Поворот марки

Указанная ниже процедура используется для поворота марки пространства, комнаты или зоны.

Прим.: Можно поворачивать любые марки, добавленные на вкладке «Аннотации» панель «Марка», кроме аннотаций номера резьбы и нескольких арматурных стержней.

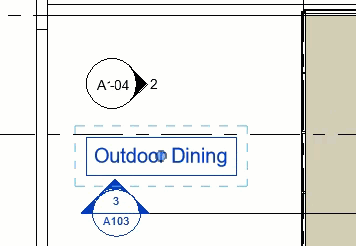

1. Выберите марку.

   В строке состояния отображаются категория и типоразмер семейства для марки.

2. Для изменения ориентации марки используется один из следующих способов:
   • Для поворота марки выберите вкладку «Изменить | Марки <элемент>»панель «Изменение» («Повернуть»). Подробные сведения приведены в разделе Поворот элементов.



   • Чтобы повернуть марку, на палитре свойств введите требуемое значение угла.
   • Для выравнивания марки по стенам или граничным линиям в модели здания нажмите Пробел один или несколько раз, пока марка не выровняется по нужному элементу.

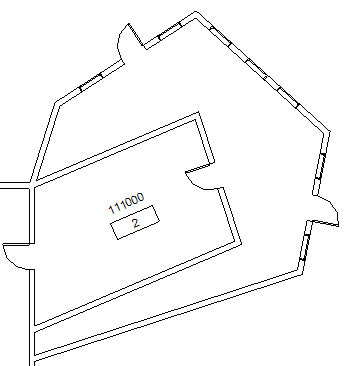

     Марка, выровненная по стене, расположенной под углом

Прим.: Несколько марок можно повернуть одновременно.
1. Выберите марки, которые требуется повернуть.
2. На палитре свойств введите требуемое значение угла.
