Переопределение видимости и внешнего вида отдельных элементов

На каждом виде можно изменить видимость и графическое представление выбранных элементов.

Прим.: Вы также можете переопределить графическое отображение отдельных линий элемента с помощью инструмента «Линии» или переопределить параметры видимости и графического отображения для категорий элементов в целом.

1. Откройте вид, для элементов которого требуется переопределить параметры видимости и внешнего вида.
2. Щелкните правой кнопкой мыши элемент в области рисования и в контекстном меню выберите «Переопределить графику на виде»«Для элемента».

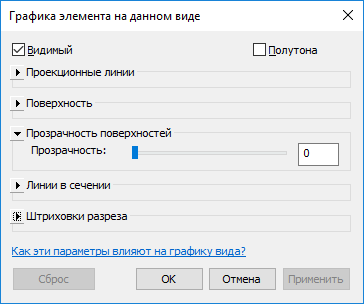

   В диалоговом окне «Графика элемента на данном виде» будут указаны текущие значения параметров видимости и графического представления элемента. Разверните разделы для просмотра параметров.


   Прим.: Для элементов аннотаций, импорта и узлов в диалоговом окне будут указаны только соответствующие параметры переопределения.
3. В диалоговом окне «Графика элемента на данном виде» измените параметры, указав нужные значения.
   • Видимые: отображение или скрытие элементов на виде.
   • Полутона: цвет линий элемента переходит в цвет фона вида. При выборе этого варианта в полутонах отображаются все линии элемента (включая штриховку), а также сплошная заливка. Параметр "Полутона" не влияет на цвет материалов на видах с раскрашиванием.
   • Линии проекции: изменение образца, цвета и веса линий для спроецированных элементов.
   • Образцы поверхностей: изменение видимости, цвета и образца заливки переднего плана и фона.
   • Прозрачность поверхностей: отображаются только линии элементов (поверхности не отображаются). Используйте регулятор "Прозрачность", чтобы задать процентное значение прозрачности поверхностей.
   • Линии в сечении: изменение образца, цвета и веса линий для разрезанных элементов.
   • Образцы разреза: изменение видимости, цвета и образца заливки переднего плана и фона разреза.

   После изменения параметров можно нажать кнопку «Применить», чтобы остаться в диалоговом окне и одновременно увидеть, как изменение отразится на виде.

4. По завершении нажмите "OK".

Прим.: Переопределения для отдельных элементов не сохраняются в шаблонах видов.

На примере ниже показано сечение в перспективе до и после переопределения графики для отдельных элементов. Чтобы подчеркнуть качество сечения модели, ребра некоторых элементов выделяются утолщенной линией красного цвета. Штриховка поверхности и разреза топографии была переопределена, чтобы визуально отделить ее от модели здания.

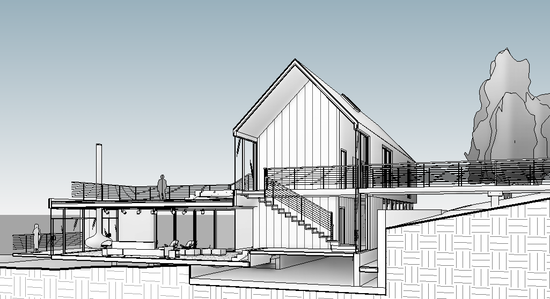

Пример: сечение в перспективе (перед переопределением)

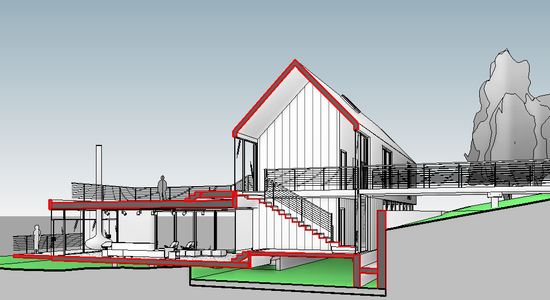

Пример: сечение в перспективе (после переопределения)
