Просматривайте и изменяйте параметры в эскизах арматурных стержней.
| Параметр | Описание |
|---|---|
| Графика | |
| Уровень детализации | Определение способа представления эскиза на виде. |

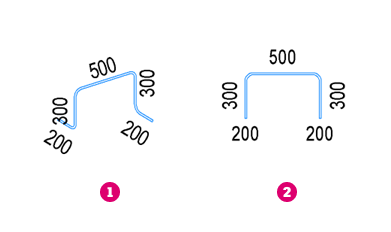

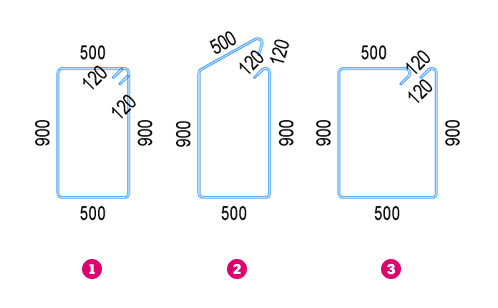

| Представление | Определение того, как будет отображаться эскиз для стержней с замкнутым контуром: как арматурный стержень, со смещением сегментов или в развернутом виде.
|
| Вид для 3D-формы | Указание ориентации вида для эскиза, представляющего 3D-формы арматурных стержней.
|
| Разные размеры наборов арматурных стержней | Определение того, что нужно отображать: значения для связанного стержня в наборе или минимальные и максимальные величины. |
| Размеры | |
| Размеры длин сегментов | Определение того, нужно ли отображать длины на эскизе. |
| Стиль линейных размеров | Указание стиля линейных размеров, который будет использоваться для длин сегментов и дуг на эскизе. |
| Длины прямых сегментов | Определение того, как будут отображаться длины сегментов для эскиза: с помощью размеров или текста. |
| Длины сегментов дуги | Определение того, как будут отображаться длины дуг для эскиза: с помощью размеров или текста. |

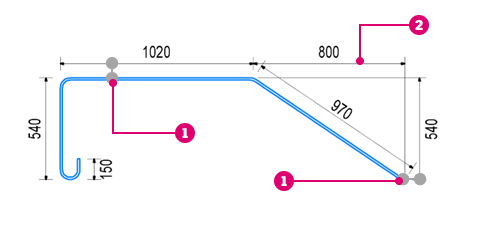

| Расположение текста размеров | Определение того, где должен располагаться размерный текст эскиза: всегда с внешней стороны размерной линии или в соответствии с параметром размера по умолчанию.
|
| Смещение размера | Указание смещения для размерной линии эскиза с учетом образмеренного сегмента.
|
| Длины отгибов | Определение того, нужно ли показывать длины отгибов для эскиза. |
| Другие размеры | Определение того, будут ли отображаться другие размеры, например ортогональные или габаритные, как указано в семействе форм арматурных стержней. |
| Угловые размеры | Определение того, нужно ли отображать угловые размеры для эскиза. |
| Стиль угловых размеров | Указание стиля углового размера, который будет использоваться для эскиза. |

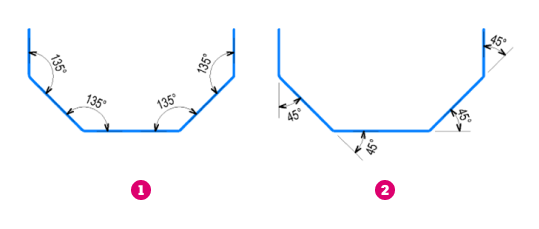

| Измерение углов | Определение того, нужно ли измерять внутренние или внешние углы между сегментами эскиза.
|
| Показать для углов | Определение того, для каких углов нужно отображать угловые размеры эскиза: для всех или только для тех, которые не равны 90°. |
| Расположение текста углов | Определение того, где должен располагаться текст для углового размера в эскизе: всегда с внешней стороны размерной линии или в соответствии с параметром размера по умолчанию. |

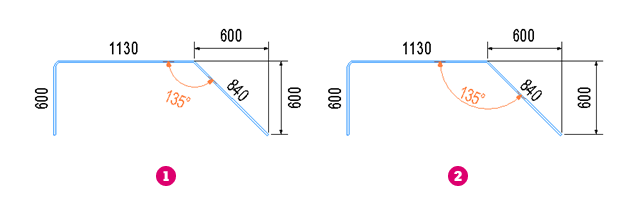

| Смещение углового размера | Указание смещения угловой размерной линии для эскиза. Значение смещения масштабируется вместе с видом (например, смещение 3 мм при масштабе 1:25 на виде превратится в 75 мм).
  Смещение размера.
|
| Углы отгибов | Определение того, нужно ли отображать угловые размеры отгиба для эскиза. |
| Размеры диаметров изгибов | Определение того, какие размеры будут отображаться у изгиба стержня для сегментов дуги в эскизе: радиальные или диаметральные. |
| Стиль радиальных размеров | Указание стиля радиального размера для эскиза. |
| Стиль диаметральных размеров | Указание стиля диаметрального размера для эскиза. |
| Тип размера | Определение того, будет ли изгиб стержня отображаться с использованием радиальных или диаметральных размеров для эскиза. |
| Изгибы сегмента | Определение того, нужно ли также отображать размеры изгиба сегмента для эскиза. |
| Изгибы в отгибах | Определение того, нужно ли также отображать размеры изгибов в отгибах для эскиза. |
Развернутый.
Смещение.
