Добавление выровненной аннотации для нескольких арматурных стержней

Аннотации для нескольких арматурных стержней допускают выбор нескольких параллельных арматурных стержней и отображение размеров между опорами арматурных стержней, а также данных параметра.

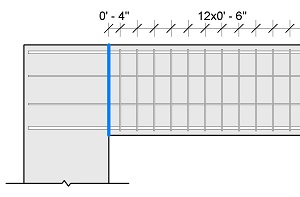

Размеры выровненных аннотаций для нескольких арматурных стержней отображаются параллельно опорам несущей арматуры.

Для использования аннотаций для нескольких арматурных стержней требуется по меньшей мере две опоры для арматурных стержней. Можно выбрать только те опоры, которые работают для параллельных размеров.

1. Перейдите на вкладку «Аннотации»панель «Марка» «Несколько арматурных стержней» («Выровненная аннотация для нескольких арматурных стержней»).

   В списке «Выбор типа» будет выбран тип аннотаций для нескольких арматурных стержней несущей арматуры.

2. (Необязательная операция). Можно создать новый тип аннотации для нескольких арматурных стержней или изменить существующий тип. На палитре свойств выберите "Изменить тип". Выберите команду "Копировать", введите имя нового типа, внесите изменения и нажмите кнопку "ОК".

3. Выберите набор (наборы) арматурных стержней для маркировки.

   Можно использовать одну аннотацию для маркировки одного или нескольких наборов арматурных стержней. Аннотации для нескольких арматурных стержней можно размещать на арматурном стержне только тогда, когда направление взгляда параллельно плоскости арматурного стержня (если набор не состоит из стержней из одного сегмента).

4. (Необязательная операция). Можно добавить размер к ссылке на основу и другие объекты, не являющиеся арматурными стержнями.



5. Щелкните в области рисования для размещения размерной линии.
6. Щелкните для размещения выноски марки.
7. Щелкните для размещения заголовка марки. Для группирования соответствующих заголовков марок используйте свойства типа аннотации для нескольких арматурных стержней.
8. (Необязательная операция). При необходимости отрегулируйте аннотацию.
9. (Необязательная операция). Чтобы автоматически разместить марки аннотаций для нескольких арматурных стержней, убедитесь в том, что отключен параметр («Выбрать положение») на вкладке «Аннотации» панель «Марка» («Несколько арматурных стержней») «Изменить | Выровненная аннотация для нескольких арматурных стержней» панель «Марка». Аннотации для нескольких арматурных стержней размещаются двумя щелчками мыши, при этом выбор положения и выравнивание марки по размерной линии выполняется автоматически.

Совет: Нажмите пробел, чтобы отразить марку на любой из сторон размерной линии.
