Для просмотра и изменения параметров эскиза, в том числе отображаемых размеров и используемых размерных стилей, можно использовать специальное меню параметров.
Для доступа к диалоговому окну «Параметры эскиза арматурного стержня» в свойствах спецификации:
- Откройте спецификацию (дважды щелкните ее название в Диспетчере проекта или нажмите ее вкладку).
- На палитре свойств спецификации в разделе «Прочее» рядом с пунктом «Форматирование» нажмите «Изменить».
- Перейдите в раздел «Свойства спецификации»
«Форматирование», выберите поле «Эскиз» и нажмите «Редактировать» рядом с параметром «Свойства поля».
| Параметр | Описание |
|---|---|
| Графика | |

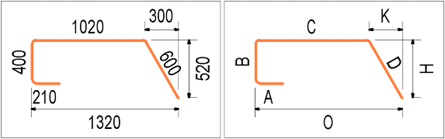

| Параметры формы арматурного стержня | Указание того, отображаются ли на эскизе значения длин и углов сегментов или имена параметров, назначенные в семействе форм арматурных стержней.
 |
| Стиль линий | Выбор стиля линий, используемого для эскиза. |
| Представление | Определение того, как будет отображаться эскиз для стержней с замкнутым контуром: как арматурный стержень, со смещением сегментов или в развернутом виде.
|

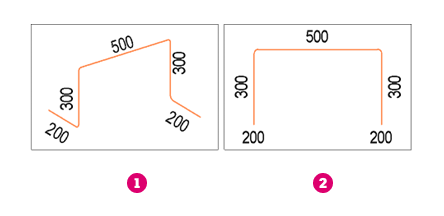

| Вид для 3D-формы | Указание ориентации вида для эскиза, представляющего 3D-формы арматурных стержней.
|

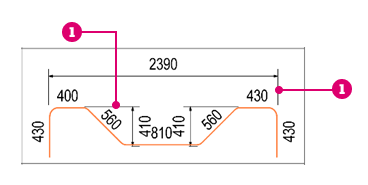

| Разные размеры арматурных стержней | Указание типа отображения: индикация нескольких значений для стержней, сгруппированных в одной строке, или минимальное и максимальное значения. |
| Значения длины | Определение того, нужно ли показывать длины для эскиза. |
| Показать длины как | Определение того, как будут отображаться длины сегментов для эскиза: с помощью размеров или текста. |
| Показать длины дуги как | Определение того, как будут отображаться длины дуг для эскиза: с помощью размеров или текста. |
| Расположение текста размеров | Определение того, где должен располагаться размерный текст эскиза: всегда с внешней стороны размерной линии или в соответствии с параметром размера по умолчанию.
|
| Смещение размера | Указание смещения для размерной линии эскиза с учетом образмеренного сегмента.
|
| Длины отгибов | Определение того, нужно ли показывать длины отгибов для эскиза. |

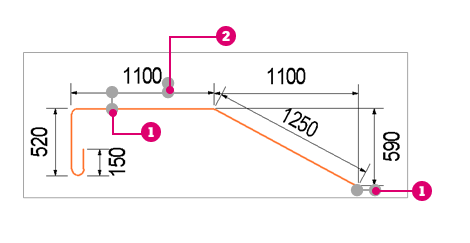

| Другие размеры | Определение того, будут ли отображаться другие размеры (1), например ортогональные или габаритные, как указано в семействе форм арматурных стержней.
 |
| Углы | Определение того, нужно ли отображать угловые размеры для эскиза. |
| Стиль угловых размеров | Указание стиля углового размера, который будет использоваться для эскиза. |

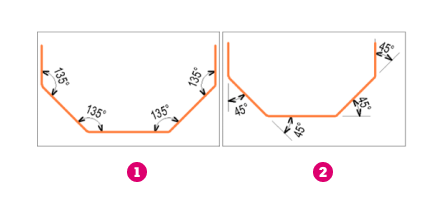

| Измерение углов | Определение того, нужно ли измерять внутренние или внешние углы между сегментами эскиза.
|
| Показать для углов | Определение того, для каких углов нужно отображать угловые размеры эскиза: для всех или только для тех, которые не равны 90°. |

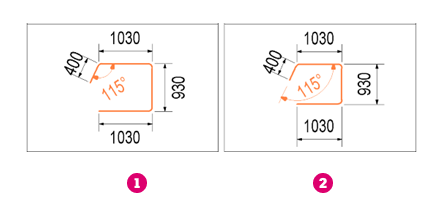

| Расположение текста углов | Определение того, где должен располагаться текст для углового размера в эскизе: всегда с внешней стороны размерной линии или в соответствии с параметром размера по умолчанию. |
| Смещение углового размера | Указание смещения угловой размерной линии для эскиза.
|
| Углы отгибов | Определение того, нужно ли отображать угловые размеры отгиба для эскиза. |
| Диаметр/радиус изгиба | Определение того, какие размеры будут отображаться у изгиба стержня для сегментов дуги в эскизе: радиальные или диаметральные. |
| Стиль радиальных размеров | Указание стиля радиального размера для эскиза. |
| Стиль диаметральных размеров | Указание стиля диаметрального размера для эскиза. |
| Тип размера | Определение того, будет ли изгиб стержня отображаться с использованием радиальных или диаметральных размеров для эскиза. |
| Изгибы сегмента | Определение того, нужно ли также отображать размеры изгиба сегмента для эскиза. |
| Изгибы в отгибах | Определение того, нужно ли также отображать размеры изгибов в отгибах для эскиза. |

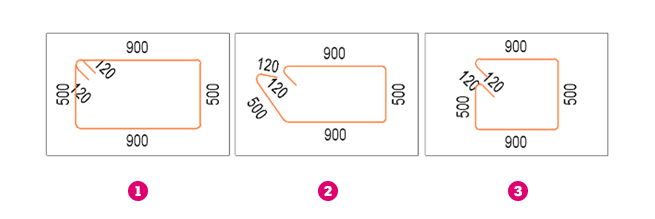

Стандартный.
Развернутый.
Смещение.
