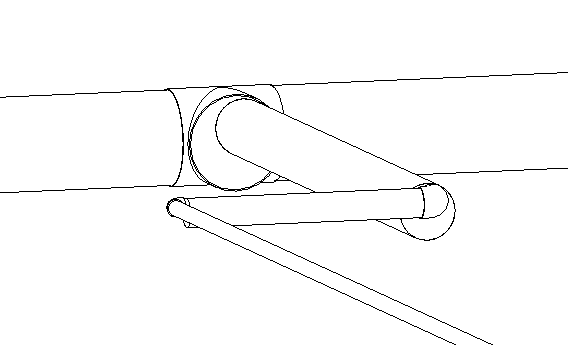

Хотя трубопроводы являются концентрическими, можно задать выравнивание для трубопроводов различных размеров.
Видеоролик «Использование редактора выравнивания»
Редактор выравнивания позволяет выравнивать верхние, нижние или боковые стороны трубы в секции системы.
- Выделите трубу в подлежащей выравниванию секции или системе, нажмите клавишу TAB один или несколько раз, чтобы выделить сегменты, которые требуется выровнять, и щелчком мыши выберите трубу.
- Для открытия редактора выравнивания выберите вкладку «Изменить | Трубы»
панель «Редактирование»
«Выровнять».
- Щелкните
«Точка управления» для выбора конца секции воздуховода, который будет использоваться в качестве опорного конца при выравнивании, помечаемого стрелкой на конце ветви.
При каждом нажатии кнопки выбирается начальный либо конечный сегмент, на что указывает стрелка на конце каждой ветви.
- Задание опорной линии для выравнивания:
Кнопка Выравнивание
Вверху слева
Вверху по центру
Вверху справа
Посередине слева
Посередине по центру
Посередине справа
Внизу слева
Внизу по центру
Внизу справа Также можно нажать кнопку

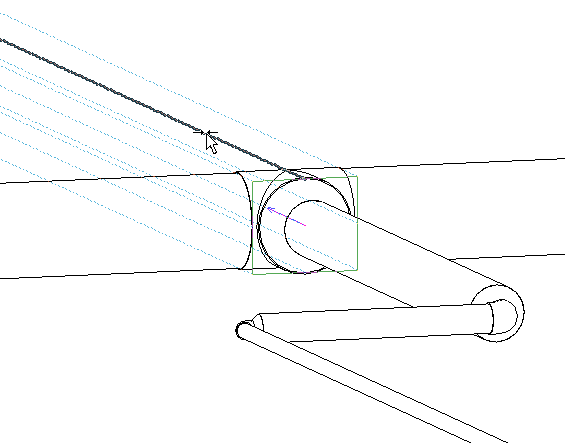

"Линия выравнивания" и выбрать опорную линию в области рисования. Этой функцией особенно удобно пользоваться на 3D видах с включенным режимом "Тонкие линии" и визуальным стилем "Каркасное представление". По ребрам и по центру граней опорной трубы появляются штриховые вспомогательные линии, как показано на рисунке.
Прим.: Прежде чем использовать редактор выравнивания, необходимо выбрать для визуального стиля значение "Каркасное представление". - Щелкните одну из линий выравнивания в области рисования, чтобы указать линию, которая будет использоваться для выравнивания воздуховода.
- Настроив параметры выравнивания, нажмите кнопку
«Готово», чтобы выровнять трубопроводы, или кнопку
«Отмена» для выхода из редактора выравнивания без применения изменений.

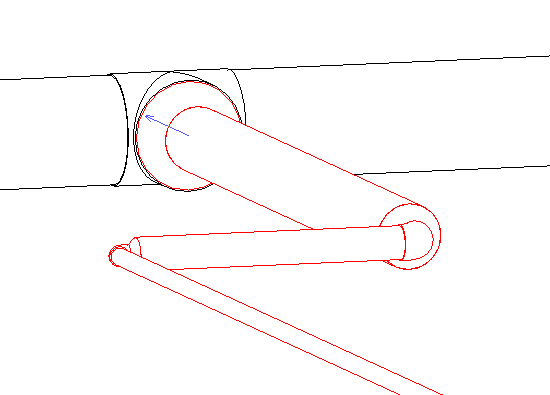

Показанные трубопроводы выровнены по линии «Вверху по центру» большого сегмента, соединенного с тройником.
