Создание поверхности с уклоном по одной эскизной линии

В режиме эскиза измените свойства отдельной эскизной линии для создания поверхности с уклоном.

Этот метод можно использовать для создания наклонной поверхности для элементов следующих типов:

• подшивные доски
• перекрытия
• несущие перекрытия
• потолки

Сведения о создании скатной крыши приведены в разделе Уклон крыши.

Создание поверхности с уклоном

1. Если режим эскиза еще не включен, выберите элемент на виде в плане и щелкните на значке ("Редактирование границы/проекции/эскиза").

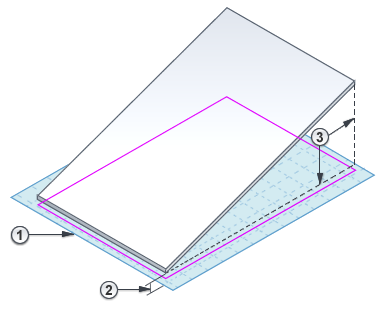

2. Выберите одну граничную линию и на палитре свойств выполните следующие действия:
   1. Выберите "Задание постоянной высоты".
   2. Установите флажок "Формирование уклона".
   3. Введите значение свойства "Уклон" .
   4. Введите значения свойств «Уровень» и «Смещение от базы» (необязательный шаг).

3. На ленте щелкните на значке («Выход из режима редактирования»).
