Создание наклонной поверхности с использованием направления уклона

В режиме эскиза нарисуйте направление уклона для создания наклонной поверхности на таких элементах, как крыши и перекрытия.

Этот метод можно использовать для создания наклонной поверхности для элементов следующих типов:

• крыши
• софиты
• перекрытия
• несущие перекрытия
• потолки
• основания зданий

1. Если режим эскиза еще не включен, выберите элемент на виде в плане, перейдите на вкладку "Изменение | <Элементы>"панель "Режим" ("Редактировать границу/проекцию/эскиз").
2. Выберите "Изменение | Создание/Редактирование границы"вкладку "Рисование" ("Направление уклона").
3. В области рисования нарисуйте стрелку направления уклона: сначала одним щелчком мыши задайте начальную точку (оперение стрелки), затем другим щелчком задайте конечную точку (острие стрелки).

   Стрелка направления уклона должна начинаться на существующей эскизной линии. Другие примеры и советы приведены в разделе Направление уклона.


4. Уточните поверхность с уклоном одним из следующих способов (необязательный шаг).

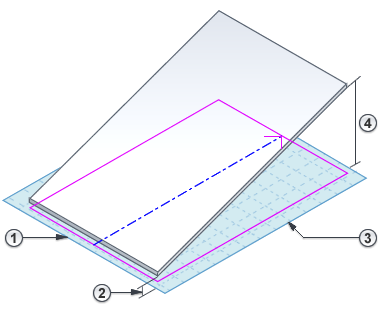

   Задайте высоту верхнего и нижнего краев поверхности с уклоном.

   1. При выбранном направлении уклона перейдите на палитру свойств.
   2. Для свойства "Указать" выберите значение "Высота на окончании".
   3. Введите значение свойств "Зависимость в начале стрелки" , "Смещение по высоте в начале стрелки" , "Зависимость в конце стрелки" и "Смещение по высоте в конце стрелки" .

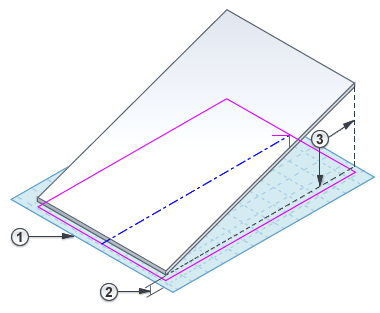

   Задайте уклон (коэффициент уклона).

   1. При выбранном направлении уклона перейдите на палитру свойств.
   2. В диалоговом окне свойств для параметра "Указать" установите значение "Уклон".
   3. Введите значение свойств "Зависимость в начале стрелки" , "Смещение по высоте в начале стрелки" и "Уклон" .

5. На ленте щелкните на значке ("Завершить режим редактирования").

Для просмотра полученной поверхности с уклоном откройте 3D вид.
