Создание вертикальной планировки

Создавайте уклоны топографии, изменяя отметки в выбранных точках, для разработки предполагаемого проекта площадки.

Для создания вертикальной планировки следует выбрать в качестве топотела существующую поверхность, относящуюся к текущей стадии. Revit помечает эту поверхность как снесенную и создает ее копию в тех же границах. Revit помечает копию как новую для текущей стадии.

Видеоролик «Расчет объемов выемки и насыпи»

Профилирование топографии

1. Откройте вид, на котором отображается топотело.
2. Выберите вкладку «Формы и генплан»панель «Изменение площадки» (Вертикальная планировка).
3. Выберите в диалоговом окне «Редактирование вертикальной планировки» один из указанных ниже вариантов.
   • Создать новое топотело, в точности повторяющее существующее.
   • Создать новое топотело только на основе точек периметра.
4. Выберите топотело.

   При редактировании поверхности в Revit включается режим редактирования формы. Можно добавлять, удалять или изменять отметки точек.

5. Завершив редактирование поверхности, нажмите «Изменить».

Если переместить вновь созданную вертикальную планировку, исходная поверхность останется на месте. Выберите исходный объект, щелкните правой кнопкой мыши и выберите "Свойства элемента". Обратите внимание, что значением параметра "Стадия сноса" стала текущая стадия.

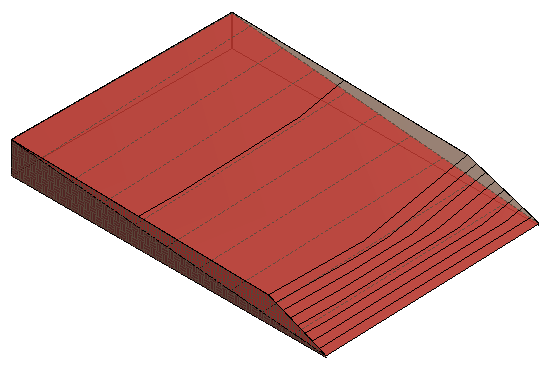

Пример
