Параметр переменной толщины позволяет изменять толщину слоя при редактировании формы элемента.
Параметр переменной толщины слоя для элементов влияет на работу инструментов редактирования формы следующим образом.

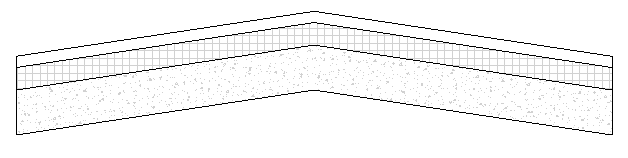

- При отсутствии слоя переменной толщины значение уклона применяется к элементу в целом; верхняя грань параллельна нижней, и толщина является постоянной величиной.

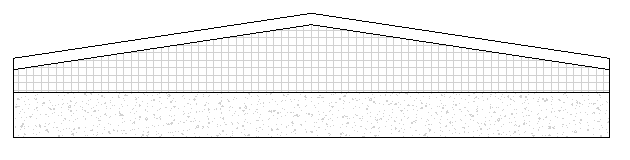

- При наличии слоя переменной толщины значение уклона применяется к верхней грани слоя элемента, а нижняя грань остается в горизонтальной плоскости. Все слои материалов, находящиеся над слоем переменной толщины в конструкции, будут параллельны верхней грани этого слоя.
Прим.: Свойство «Толщина» в элементах можно использовать, чтобы задать равномерную толщину для несущего перекрытия. Если форма элемента была отредактирована и его тип содержит переменный слой, то при использовании этого параметра будет задана равномерная толщина.
Изменение слоя переменной толщины в элементе
- Выберите элемент.
- На палитре свойств выберите «Изменить тип».
- В поле значения свойства "Конструкция" выберите "Изменить".
- В диалоговом окне "Редактирование сборки" укажите материал и толщину слоев. Переменную толщину слоя можно задать, установив флажок в столбце под заголовком «Переменная» напротив имени соответствующего слоя. Дополнительные сведения о диалоговом окне «Редактирование сборки» см. в разделе Многослойная структура.
- Рядом с требуемым слоем в сборке установите флажок «Переменная».
Прим.: Переменную толщину можно задать только для одного слоя в общей структуре элемента.
- Нажмите «ОК» требуемое количество раз для закрытия всех диалоговых окон.
- Выберите вкладку «Изменить» | «<Элемент>»
панель «Редактирование формы»«Изменить субэлементы» и отредактируйте элемент требуемым образом. Дополнительные сведения см. в разделе Изменение формы элемента.
