Редактирование формы

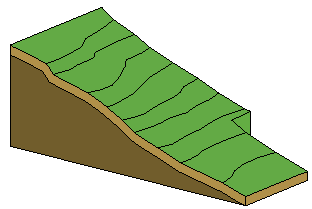

Инструменты редактирования формы позволяют выполнять операции с поверхностью плоских перекрытий или крыш (без уклона) путем определения верхних и нижних точек для стока. Инструменты редактирования формы также используются для создания элементов топотел, представляющих элементы стройплощадки в моделях.

Определив высоту этих положений, можно разбить поверхность на подобласти и задать отдельное значение уклона для каждой из них.

Примеры редактирования формы

С помощью инструментов редактирования формы можно указать уклон элементов постоянной толщины или верхней поверхности элемента, содержащего слой переменной толщины, для построения следующих моделей.

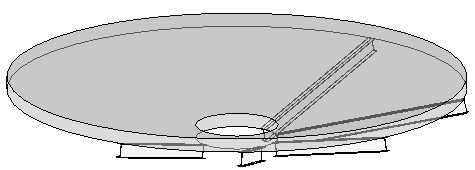

• Перекрытие или крыша постоянной толщины с опорой на наклонный каркас, не лежащий в одной плоскости.

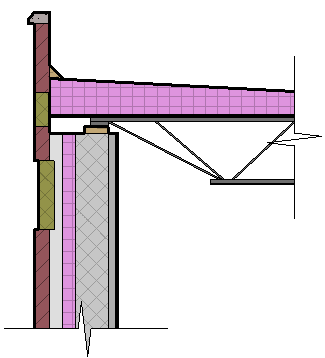

• Материал переменной толщины, используемый для формирования уклона поверхности горизонтальной плоскости (например, изоляционный слой переменной толщины).

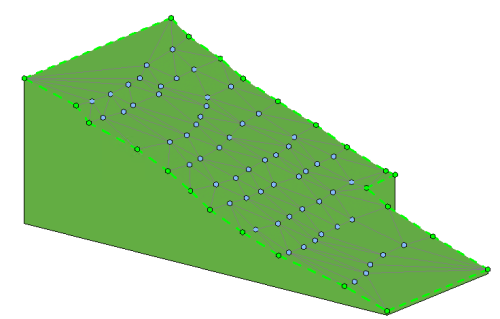

• Материал переменной толщины ниже поверхности (все материалы выше поверхности будут иметь форму материала переменной толщины), как показано на этом топотеле.


Прим.: Элементы, форма которых была отредактирована, не будут отображаться с фактической толщиной. Инструменты редактирования формы изначально предназначены для задания умеренного уклона; в этом случае отклонение фактической толщины незначительно. Однако при увеличении уклона отклонение может оказаться существенным. Если толщина объекта с уклоном значительно отличается от ожидаемой, в Revit выводится предупреждение.

Для активации инструментов редактирования формы необходимо выполнить следующие условия.

• Элементы должны быть плоскими и лежать в горизонтальной плоскости.
• Крыша не может быть прикреплена к другой крыше или являться витражной крышей. Если хотя бы одно из этих условий не выполнено, кнопки редактирования формы перекрытия недоступны.
  Прим.: Если эти условия нарушаются, в результате последующего редактирования элементов возникает ошибка редактирования формы перекрытия; в этом случае пользователю предоставляется возможность восстановить исходную форму перекрытия.

Выберите вкладку «Изменить»панель «Редактирование формы» для доступа к следующим инструментам редактирования формы.

• Субэлементы
• Добавить точку
• Добавить линию разделения
• Выбрать опоры (только для элементов крыш и перекрытий)
• Восстановить форму

Прим.: Редактирование формы перекрытия или крыши с помощью этих инструментов не влияет на форму данных объектов в аналитической модели несущих конструкций. Единственная грань аналитической модели, основанная на исходной верхней грани, остается без изменений.

Важные замечания

Автоматические линии сгиба. В некоторых случаях для сохранения точности геометрии элемента автоматически создаются линии сгиба. Автоматически созданные линии сгиба удаляются после прекращения действия условия, которое привело к их созданию. Например, когда четыре вершины, не лежавшие в одной плоскости, становятся принадлежащими одной плоскости, или при создании линии разделения вручную. Линии сгиба вычерчиваются с использованием подкатегории элемента «Внутренние кромки». Напрямую изменить автоматическую линию сгиба невозможно. Для редактирования линии сгиба необходимо сначала преобразовать ее в линию разделения. См. раздел Преобразование линий сгиба в линии разделения.

Деформированные поверхности. Поверхность деформируется в том случае, если она ограничена четырьмя неплоскими граничными ребрами или пользовательскими линиями разделения. Во избежание деформации добавьте линию разделения между противоположными вершинами.
