Инструмент «Краска» назначает материал выбранной грани элемента или семейства; он не изменяет структуру элемента.
Пример

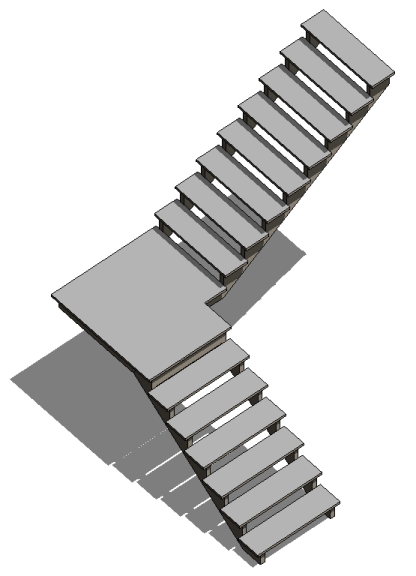

Лестница до назначения материала

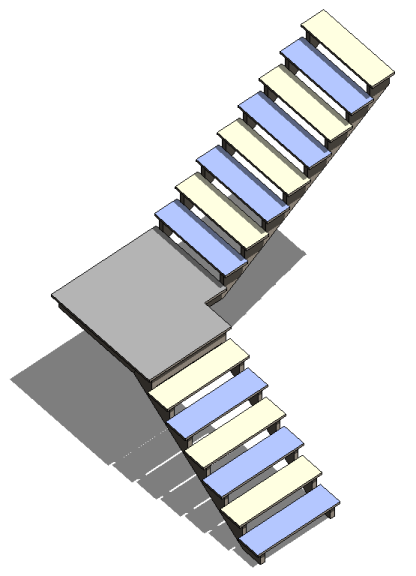

Лестница после назначения материала
К элементам, которым можно назначать материалы, относятся стены, крыши, формы, семейства и перекрытия.
Если элемент выделяется при подведении курсора к нему, значит назначение материала для него разрешено. Инструмент «Краска» особенно удобен для назначения материалов разделенным граням.
Если материалу соответствует моделирующий образец штриховки, линии этого образца можно выбирать для нанесения размеров и выравнивания.
Назначение материала поверхности
- Выберите вкладку «Изменение»
панель «Геометрия»
(«Краска»).
- В Диспетчере материалов выберите материал. Обратите внимание на то, что поиск материала возможен только при условии выбора инструмента «Краска».
- Поместите курсор на грань элемента, чтобы она выделилась. В случае затруднений при выборе требуемой грани воспользуйтесь клавишей Tab.
Если грани уже был назначен материал, его имя отображается в строке состояния.
- Щелкните мышью, чтобы назначить материал.
- В диалоговом окне «Диспетчер материалов» нажмите кнопку «Готово».
Подробнее об окраске поверхностей
- Для удаления краски используйте инструмент «Удалить краску».
- В проекте невозможно применить материалы к граням экземпляра из семейства компонентов (за исключением колонн). Материалы к граням семейства компонентов необходимо применить в редакторе семейств.
- Материал можно назначить грани колонны. Однако если в проекте необходимо разместить несколько колонн, предпочтительнее создать колонну и назначить материал в редакторе семейств.
- Находясь в редакторе семейств, можно создать параметр семейства, в котором хранится материал для типоразмера. Теперь можно применить заданный материал к грани (или граням) семейства. Материалы применяются к окрашенным граням путем определения параметров материала в проекте.

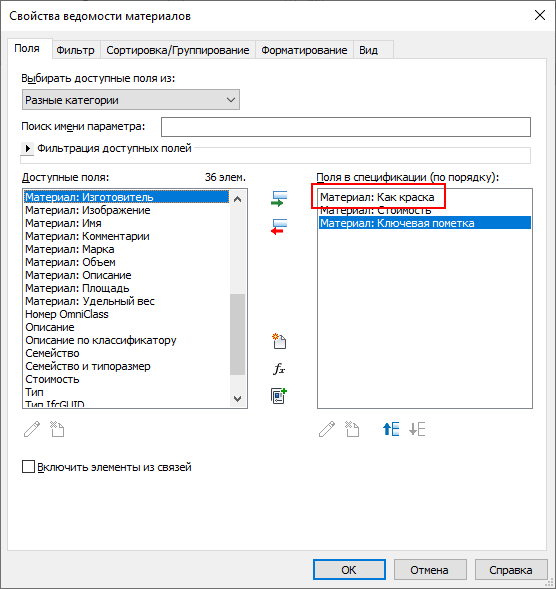

- При составлении количественных отчетов и планировании материалы, к которым применяется краска, отличаются от используемых в качестве материала корпуса элементов объекта-основы.
