Инструмент «Разделить грань» служит для разделения выбранной грани элемента; он не изменяет структуру элемента.
Видеоролик «Использование инструментов "Разделить грань" и "Краска"»
Команда «Разделить грань» применима ко всем экземплярам, не связанным с семействами. После разделения грани можно воспользоваться инструментом «Краска» для назначения другого материала данному сечению грани. См. раздел Применение материала к грани элемента.
Прим.: Инструмент «Разделение грани» не работает со стенами, которые были созданы с использованием дуги, эллипса или фрагмента эллипса.
Разделение грани
- Выберите вкладку «Изменение»
панель «Геометрия»
(«Разделить грань»).
- Поместите курсор на грань элемента, чтобы она выделилась. В случае затруднений при выборе требуемой грани воспользуйтесь клавишей табуляция.
- Щелкните мышью, чтобы выбрать грань.
-

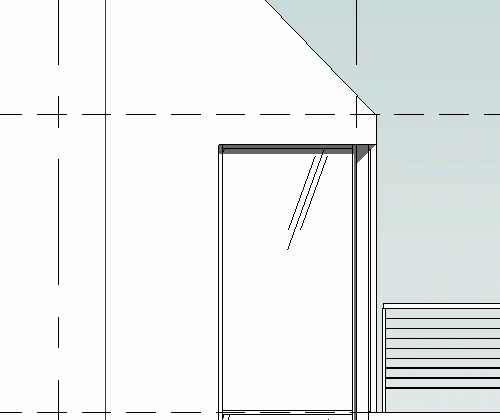

Нарисуйте эскиз области грани, которую требуется разделить.
Прим.: Эскиз должен представлять собой замкнутый контур, полностью лежащий на грани, или разомкнутый контур, начинающийся и заканчивающийся на кромках грани.
- Щелкните на значке
(«Выход из режима редактирования»).
Прим.: Чтобы удалить разделенную грань, щелкните правой кнопкой мыши область эскиза и нажмите «Удалить».
Совет: Также можно разделить грань колонны. Однако если в проекте необходимо разместить несколько колонн с разделенной гранью, предпочтительнее создать колонну и выполнить разделение грани в редакторе семейств.
