Импорт 3D-форм

Можно импортировать 3D-геометрию из поддерживаемых форматов файлов и приложений.

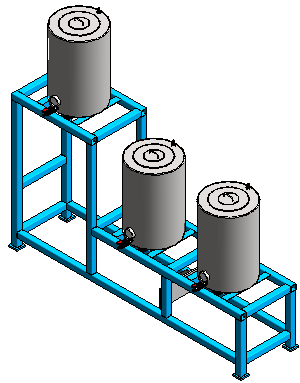

Эта функция использует современные технологии для обеспечения большей согласованности и высокого качества импорта 3D-объектов, чем другие технологии импорта. При импорте в проекты и семейства эти 3D-формы перенимают некоторые особенности поведения назначенных категорий Revit. В результате 3D-формы обеспечивают больше интеллектуальных функций в модели, чем другие типы импортированной геометрии.

Можно импортировать следующие 3D-форматы:

• Файлы Rhinoceros^® 3DM
• Файлы SAT^® (формат для ACIS^®, технологии 3D-моделирования компании Dassault Systèmes, Spatial Corporation)
• STEP
• OBJ
• STL

Прим.: Revit поддерживает импорт тел ACIS^® из файлов SAT^®. Импорт файлов SAT в форматах версий более поздних, чем версия 7.0, в Revit невозможен. Узнайте, какую версию создает ваша программа твердотельного моделирования. Некоторые программы твердотельного моделирования (например, form-Z^®) по умолчанию создают файлы SAT в форматах версий более поздних, чем 7.0.

Чтобы импортировать 3D-геометрию c помощью других типов файлов (например, DWG или DGN), используйте процедуру Импорт файла САПР.

Импорт 3D-форм и назначение категорий

Для импорта 3D-форм используйте процедуру Импорт 3D-формы.

Импортированные 3D-форм не являются семействами; однако в них предусмотрены некоторые особенности поведения назначенных категорий.

• При импорте 3D-формы в проект можно выбрать ее категорию Revit в списке поддерживаемых категорий. См. раздел Категории семейств.
• При импорте 3D-формы в семейство форма принимает категории семейства.

  При необходимости можно разместить соединители на форме, которую затем можно использовать в качестве элемента системы MEP. См. разделы Соединители и Соединители в семействах.

Каждая из импортированных 3D-форм обрабатывается как один элемент, при этом категория применяется ко всей 3D-форме. Невозможно указать отдельные категории для отдельных элементов 3D-формы. Например, при импорте зданий в качестве 3D-формы и выборе категории «Стена», категория присваивается всему зданию, в том числе его стенам, перекрытиям и крыше.

Прим.: В процессе импорта создается геометрия с помощью элементов DirectShape. Невозможно импортировать модели с каркасным представлением из файлов 3DM или SAT.

Использование импортированных 3D-форм в Revit

В проекте или семействе Revit можно использовать импортированные 3D-формы в следующих целях:

• Грани геометрии и опорные плоскости в импортированной 3D-форме поддерживают нанесение размеров, привязку и выравнивание.

  Например, можно создать размеры на основе положения 3D-формы в модели Revit. Кроме того, мост из InfraWorks можно импортировать в модель Revit в виде 3D-формы. Выполнив вырезание в мосте для создания вида разреза, можно добавить размеры для области, простирающейся от отрезанного края моста до другой связи.

• В качестве основы для некоторых семейств на основе граней
• В качестве элементов для маркировки на основе назначенных категорий
• В спецификациях и фильтрах
• Для задания границ помещений и пространств

  Например, при импорте сплошной стены в качестве 3D-формы и указании категории «Стена» форма может определить границы для помещений и пространств. Однако, при импорте всего здания и указании категории «Стена» возможности ограничения помещений могут изменяться в зависимости от геометрии. Внимательно проверьте результаты.

• В составе системы MEP при размещении соединителя на 3D-форме в семействе Revit

  Например, при создании нового семейства, импорте вытяжного вентилятора в качестве 3D-формы и его назначении для категории «Механическое оборудование», можно добавить соединитель воздуховода. При загрузке семейства вытяжных вентиляторов в модель, можно соединить вентилятор с системой воздуховодов. См. разделы Соединители, Соединители в семействах и Размещение соединителя.

Категория, назначенная 3D-форме, поддерживает для импортированной геометрии некоторые функции, схожие с функциями Revit. Однако в Revit возможности интерпретации импортированной геометрии ограничены, из-за чего нельзя применить к ней все модели поведения, поддерживаемые для геометрии, созданной непосредственно в Revit. Если импортированная геометрия содержит несколько отдельных объектов и они используются описанным выше способом, проверьте результаты, чтобы определить, поддерживает ли Revit необходимые функции геометрии.

Если создать вид разреза, содержащий импортированную 3D-форму, геометрия на этом виде разреза будет отображаться на основе назначенной категории. Если категория поддерживает вырезание геометрии, 3D-форма будет разрезана на таком виде. Если нет, 3D-форма не будет разрезана. См. разделы Семейства с вырезаемой геометрией и Семейства с невырезаемой геометрией. Ребра вырезания 3D-формы можно использовать в качестве ссылок для определения размеров.

Импортированные 3D-формы в Revit нельзя редактировать или корректировать. Если требуется внести изменения, используйте исходное приложение, чтобы изменить геометрию. Удалите в Revit импортированные формы из проекта или семейства, а затем импортируйте их повторно. Потребуется восстановить все размеры, привязки и другие режимы для импортированной формы в Revit.
