Инструмент «Топотело» позволяет определить топографический элемент с использованием заданных реперных точек или импортированных данных.
При просмотре топотела обратите внимание на следующее.
- Линии сгиба. Линии сгиба являются кромками топотел. Линии сгиба создаются автоматически при добавлении точек для создания топотела. По умолчанию линии сгиба отключены. Включить их отображение можно в диалоговом окне «Видимость/графика» на вкладке «Категории модели» в категории «Топотело».
Элементы топотела могут быть разрезаны другими элементами. Используйте команду Вырезание геометрии в семействе для выполнения логических операций, позволяющих задавать форму топотела. Используйте параметр Разделить элементы, чтобы разбить топотело на несколько элементов.
- компоненты площадки;
- парковка;
- ограждения;
- элементы на основе перекрытия.
Семейства ребер плит можно применять к ребру топотела. Например, ребро плиты можно использовать для моделирования края бордюра на площадке.
Элементы топотела поддерживают образцы поверхности, используемые в назначенном топотелу материале. Дополнительные сведения об определении образца поверхности для материала см. в разделе Образцы заливки для графического отображения материалов.

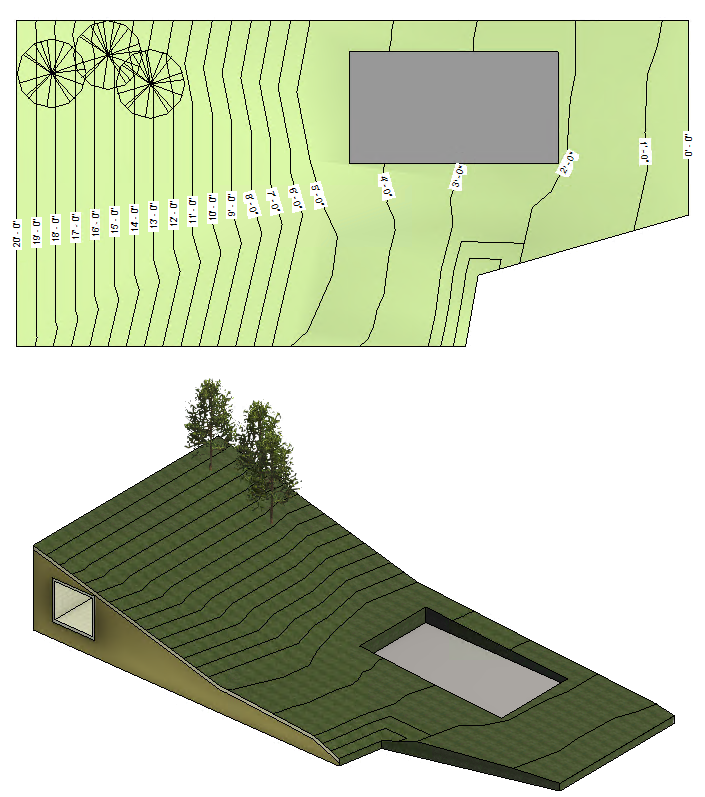

Пример топотела на плане площадки и на 3D-виде
