Создание параметрической врезки на пересекающихся несущих балках с соответствующим соединением между этими балками.
Создание параметрической сборки
- Выберите вкладку «Сталь»
панель «Параметрические разрезы»
(«Врезка»).
- Выберите пересекающиеся элементы для создания врезки.
- Нажмите <ENTER>.

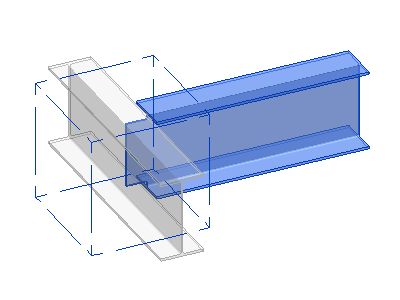

Будет создана врезка, а дополнительное соединение между элементами каркаса будет отображаться в виде рамки, нарисованной пунктирными линиями.
Чтобы изменить элемент, вырезанный с помощью инструмента «Врезка», щелкните значок ромба под меткой с номером.
- Выберите рамку дополнительного соединения для доступа к его свойствам на палитре «Свойства».

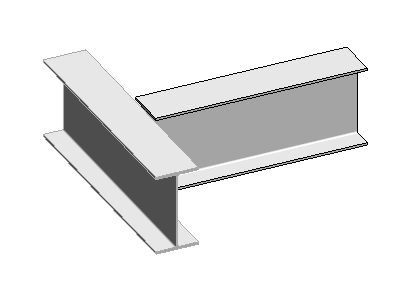

Врезки в изготавливаемых стальных конструкциях отображаются только в случае, если выбран высокий уровень детализации вида.
