Создание выреза по контуру, позволяющего несущему элементу проходить сквозь пересекающийся элемент, при этом между элементами создается сварочный шов.
Создание параметрического разреза, проходящего через стальной элемент
- Выберите вкладку «Сталь»
панель «Параметрические разрезы»
(«Сквозной разрез»).

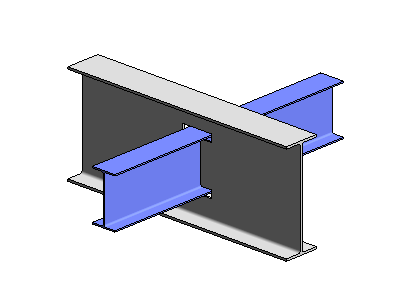

- Выберите пересекающиеся стальные элементы.
- Нажмите <ENTER>.

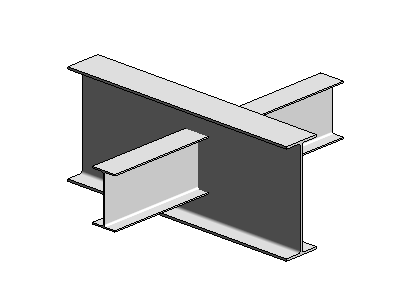

Сквозной разрез будет создан в точке пересечения стальных элементов. Сварочный шов между элементами обозначен крестиком.

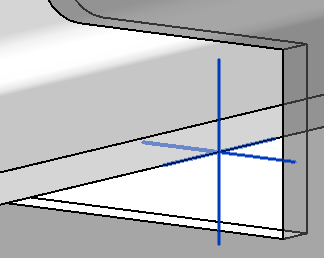

- Чтобы открыть свойства экземпляра на палитре свойств, выберите символ сварного шва (крестик).

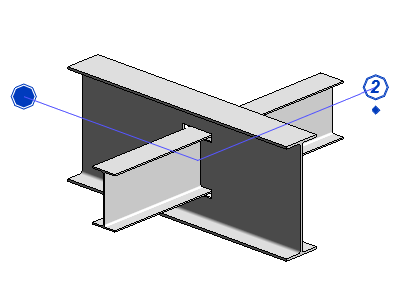

Чтобы изменить элемент, вырезанный с помощью инструмента «Сквозной разрез», щелкните значок ромба под меткой с номером.
Разрезы типа «Сквозной разрез» видны только в случае, если выбран высокий уровень детализации вида.
