Назначить граничные условия коэффициента теплоотдачи (конвекции) для внеших поверхностей

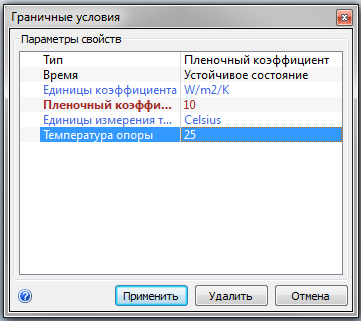

Граничное условие коэффициента теплоотдачи (конвекция) имитирует воздействие внешнего потока, фактически без моделирования потока воздуха, который его окружает. Высокое значение коэффициента теплоотдачи будет использоваться для имитации ситуации принудительной конвекции.

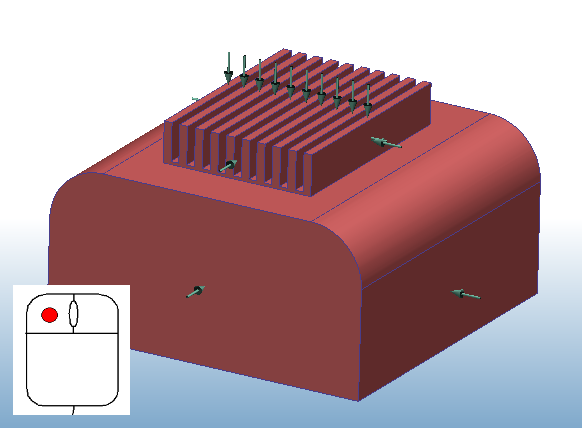

Применяя это условние, это немного сложнее, потому что мы должны применить его для всех наружных поверхностей (в том числе на радиаторе). Этот путь отнимает много времени, чтобы вручную выбрать их. Простейший способ заключается в использовании выбора "Резинка", чтобы выбрать одновременно все поверхности радиатора. Остальные поверхности могут быть легко выбраны вручную.

Примечание. Задайте ориентацию модели с помощью ViewCube.

Щелкните Сверху на ViewCube (Видовой куб):

ViewCube (Видовой куб)

Выберите XY (Вид спереди) из Стандартного списка видов.

Примечание. Гораздо проще выбрать поверхности ребер модели, если для нее отключен параметр «Перспективная проекция». Если он отключен, модель должна выглядеть следующим образом. Обратите внимание, что видно воздушный зазор между каждым ребром:

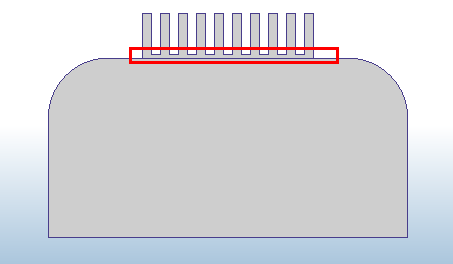

перспективная проекция отключена

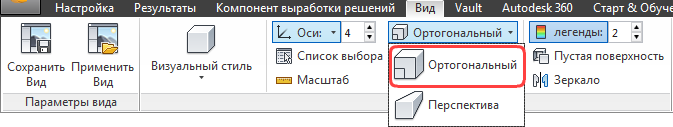

Если нет, нажмите Вид > Перспектива и выберите Ортогональный

перспектива

Задайте режим "Выбор" для Поверхности из вкладки Настройка.

выбор поверхности

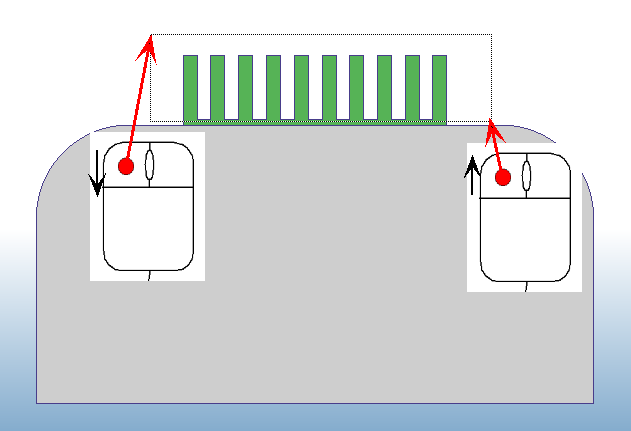

Расположите курсор чуть выше и левее от радиатора. Удерживая левую кнопку мыши, перетащите указатель мыши вправо от радиатора, чуть ниже воздушного зазора между ребрами, и отпустите кнопку мыши. (не отпускайте кнопку мыши ниже радиатора).

выбор прорезиненной рамки
