Просмотр проблем геометрии в CFD

В этом разделе мы запустим Autodesk® CFD и рассмотрим четыре проблемы, обнаруженные при помощи набора инструментов для оценки модели.

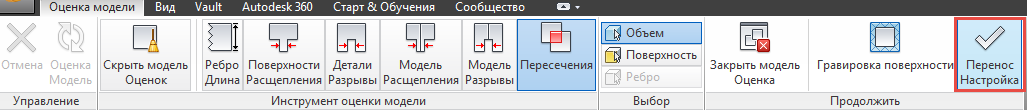

  1. Нажмите на ленте кнопку Перенос Настройка.

    передача в cfd

  2. Закройте диалоговое окно «Инструменты геометрии», если оно появится.

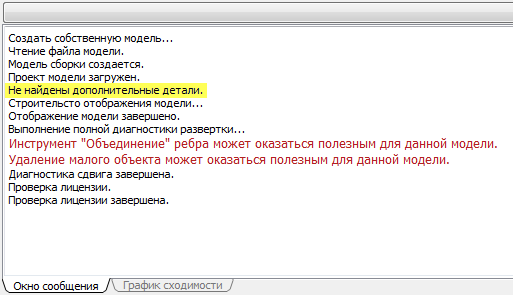

    Примечание. В окне сообщения можно заметить, что объем жидкости в корпусе не был создан:

    нет дополнительных деталей

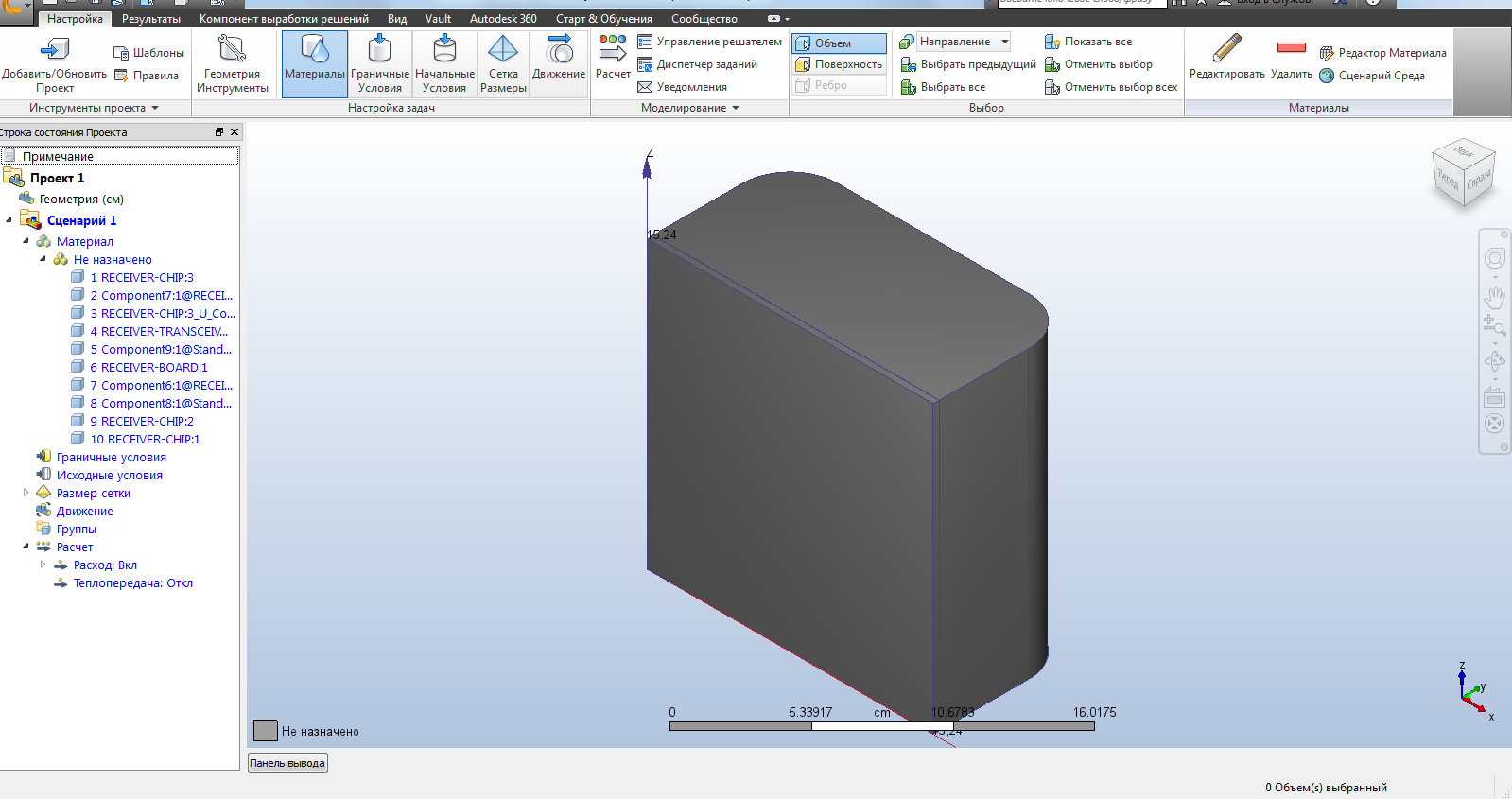

  3. Щелкните на верхней части области вывода, чтобы скрыть окно сообщения. Экран должен выглядеть следующим образом:

    панель вывода скрыта

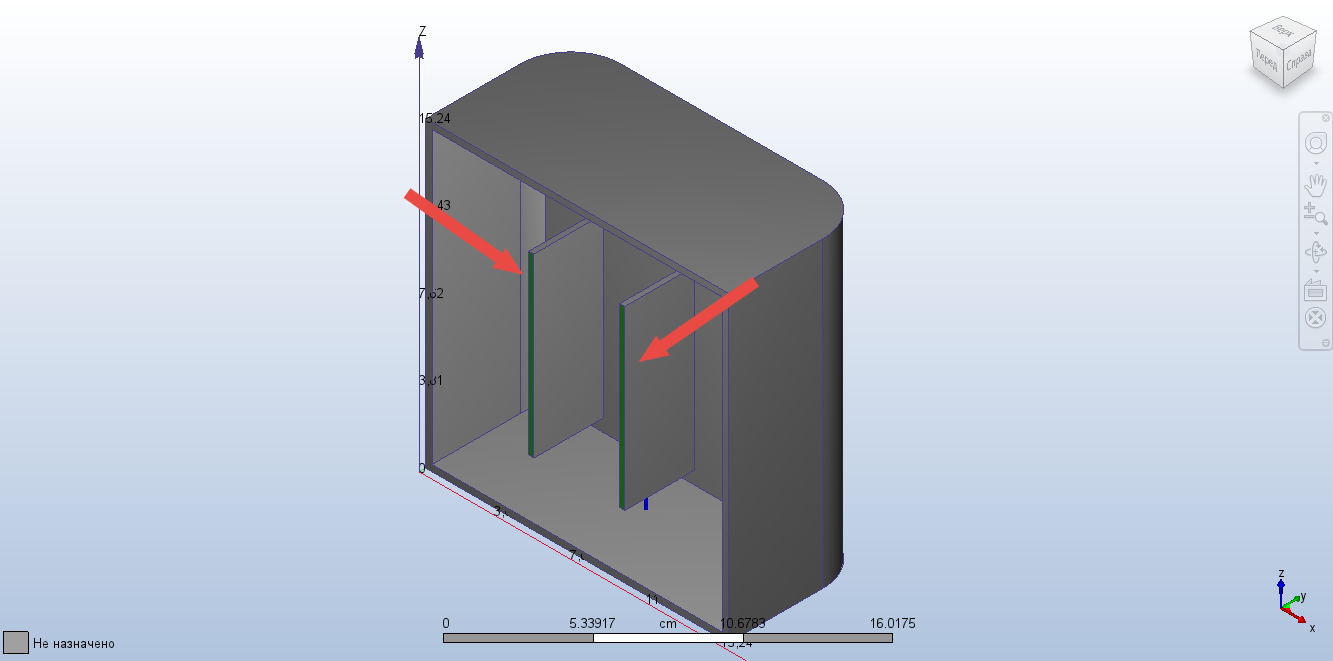

  4. Разместите курсор на нижней панели корпуса. Удерживайте клавишу CTRL и среднюю кнопку мыши.

    Примечание. При этом поверхности соприкосновения деталей выделяются зеленым. Обратите внимание, что внутри корпуса нет объема воздуха, а его нижняя деталь не соприкасается с верхней. Это подтверждает результаты, полученные после изучения зазоров модели с помощью инструмента оценки модели.

    выделенные места соприкосновения

  5. Поверните модель с помощью правого верхнего угла ViewCube viewcube.

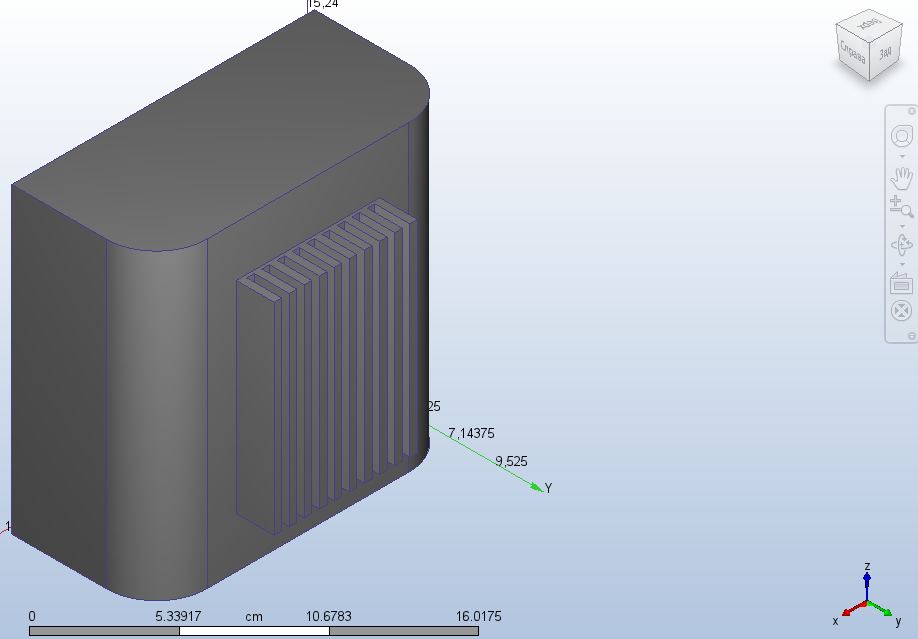

    Ориентация модели будет выглядеть следующим образом:

    вид корпуса сверху

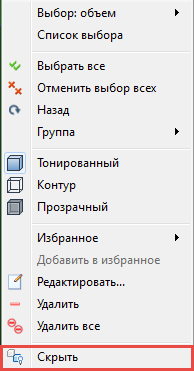

  6. Щелкните корпус правой кнопкой мыши и выберите в контекстном меню Скрыть.

    скрытие с помощью контекстного меню

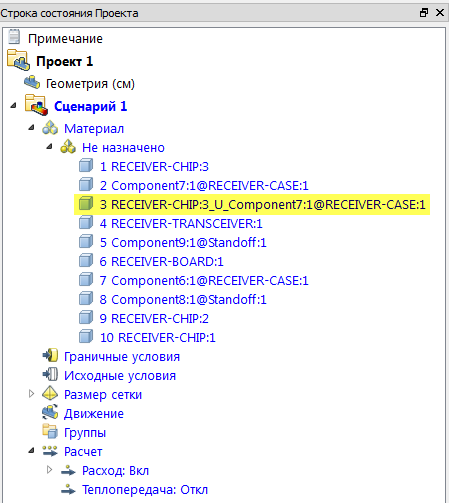

  7. Щелкните на правой стороне панели проекта и потяните окно, чтобы увидеть полные имена деталей, как показано на рисунке:

    увеличенная панель проекта

    Примечание. Обратите внимание, что имя детали объема 3 имеет формат имени первого и второго объемов с символом «U» между ними. Такой формат именования указывает на то, что объем создан из пересечения.
  8. Выберите объем 3 на панели проекта.

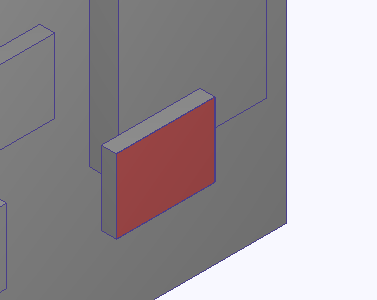

    Примечание. Обычно трудно понять интуитивно, какие материалы следует назначить детали, созданной при помощи пересечения. Кроме того, из-за небольших объемов могут возникнуть ошибки при создании сети.

    увеличение элемента

  9. Скройте все небольшие элементы любым удобным способом. Модель будет выглядеть следующим образом:

    скрытый элемент

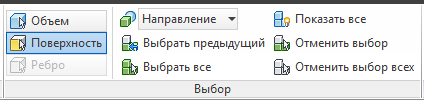

  10. В области выбора на ленте выберите пункт Поверхность.

    выбор поверхности

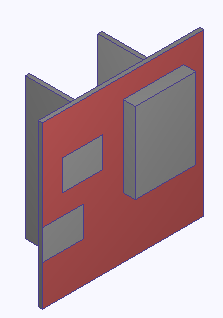

  11. Выберите наибольшую поверхность в верхней части панели.

    выбор основной платы

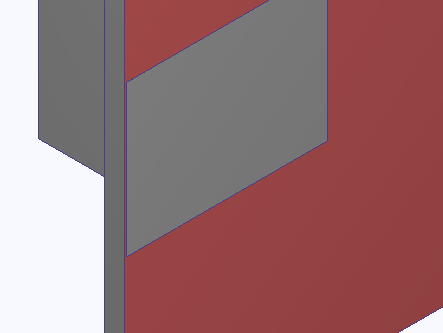

  12. Прокрутите колесико мыши, чтобы увеличить отпечаток слева под нижним левым элементом.

    регулятор оттиска

    Примечание. Созданный при запуске отпечаток приводит к появлению небольшого расщепления на большой поверхности.
  13. Перейдите к виду сверху, щелкнув верхнюю поверхность ViewCube верхняя поверхность viewcube.

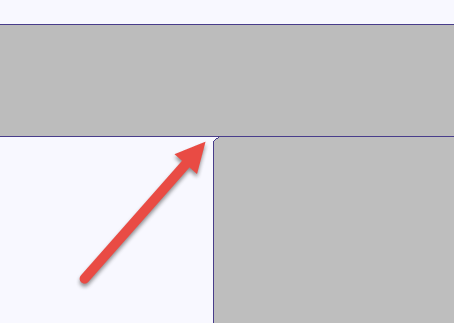

  14. Прокрутите колесико мыши, чтобы приблизить крупный элемент.

    зазор фаски

    Примечание. Маленькая фаска элемента одновременно является расщепленной поверхностью и небольшим зазором, который будет заполнен жидкостью.
  15. Закройте программу и нажмите «Сохранить».
