Определение пересечений с помощью набора инструментов для оценки модели
На следующих этапах рассматриваются пересечения в модели. Когда две пересекающихся детали импортируются в Autodesk® CFD, они преобразуются в три детали. Объем участка пересечения становится самостоятельным объемом. Эти дополнительные детали могут сбивать с толку во время предварительной обработки и приводить к сбоям при создании сети.
Примечание. Пересечения могут также быть причиной сбоев импорта геометрии из некоторых инструментов САПР.
Выберите Пересечения любым удобным способом (на ленте, в раскрывающемся или контекстном меню).
Выберите пункт Родительская деталь.

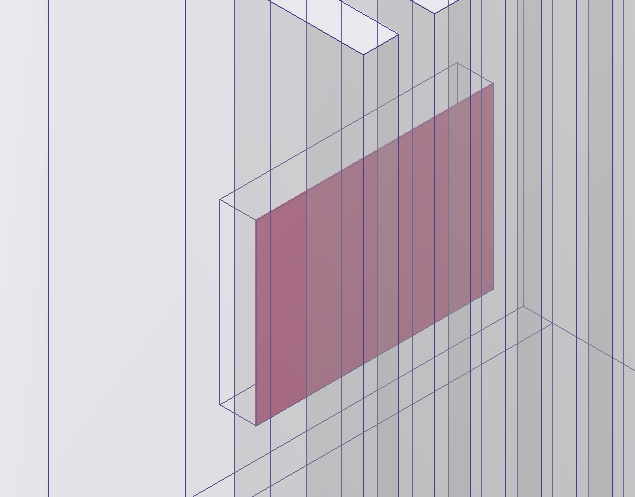

Примечание. Теперь мы видим только одно небольшое пересечение между чипом и корпусом.
Подробнее о выявлении пересечений с помощью набора инструментов для оценки модели.
