Импорт геометрии с проблемами в набор инструментов для оценки модели

Будет использоваться файл STEP, чтобы предотвратить изменения в единицах или названиях деталей. В реальности запуск программы из инструмента САПР может немного отличаться от представленных ниже примеров.

Шаг 1. Запустите Autodesk® CFD и выберите команду «Создать».

1. Запустите Autodesk® CFD с рабочего стола или из меню Windows® «Пуск».

2. Выберите Создать на вкладке Старт & Обучения.



Шаг 2. Выберите файл модели.

1. В диалоговом окне Новый проект нажмите Обзор.
2. В диалоговом окне Диспетчера файлов перейдите к папке с файлами, загруженными на предыдущей странице.
3. Выберите Geometry with Issues.stp
4. Нажмите Открыть.

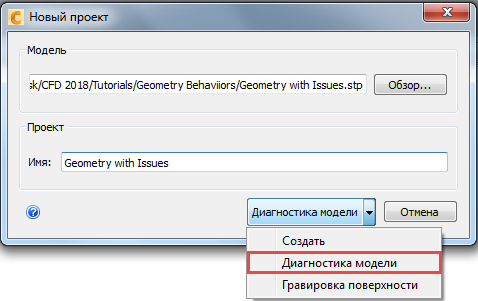

Шаг 3. Создайте проект.

1. Укажите имя для нового проекта. Оно может быть любым.

2. Если параметр Диагностика модели неактивен, используйте раскрывающееся меню, чтобы выбрать диагностику модели.



В наборе инструментов для оценки модели откроется и запустится анализ диагностики.
