Выявление малых ребер с помощью набора инструментов для оценки модели

На следующих этапах рассматриваются малые ребра в модели. Наличие случайных малых ребер может привести к тому, что элементы сети плохо сформируются, а также к появлению слишком большого количества элементов. При этом увеличивается время выполнения операций и могут возникать сложности с устранением подобных проблем.

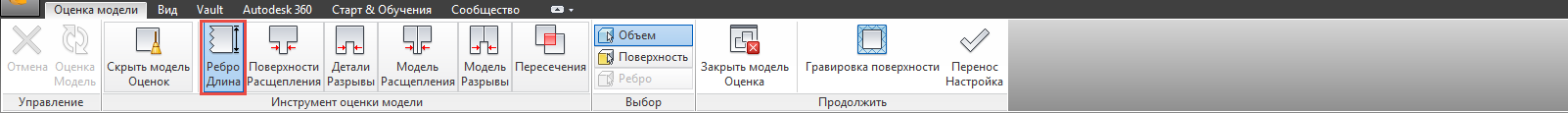

1. В верхней части ленты выберите «Длина ребра».



   Примечание. В данном случае в модели применяются только два ребра. Для более сложных моделей может понадобиться использование фильтра. Некоторые особенности, выявленные набором инструментов для оценки модели, могут быть созданы специально и требоваться для определенной модели. Этот инструмент создан, чтобы помогать находить ошибки, в то время как пользователь должен решать, были ли выявленные особенности созданы специально или в результате ошибки.

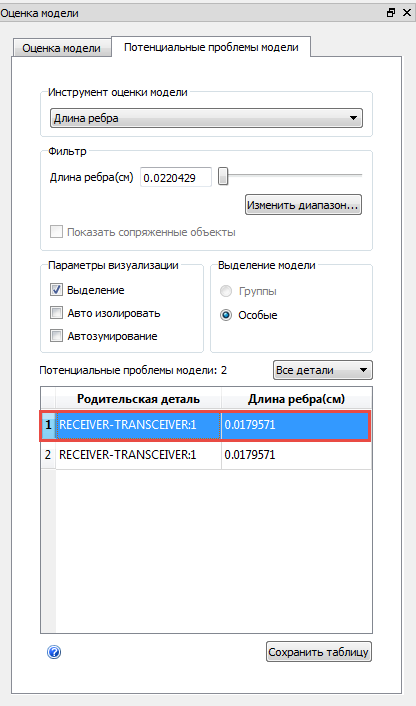

2. Выберите в списке длину первого ребра, как показано на рисунке:



3. Установите флажок Авто изолировать.

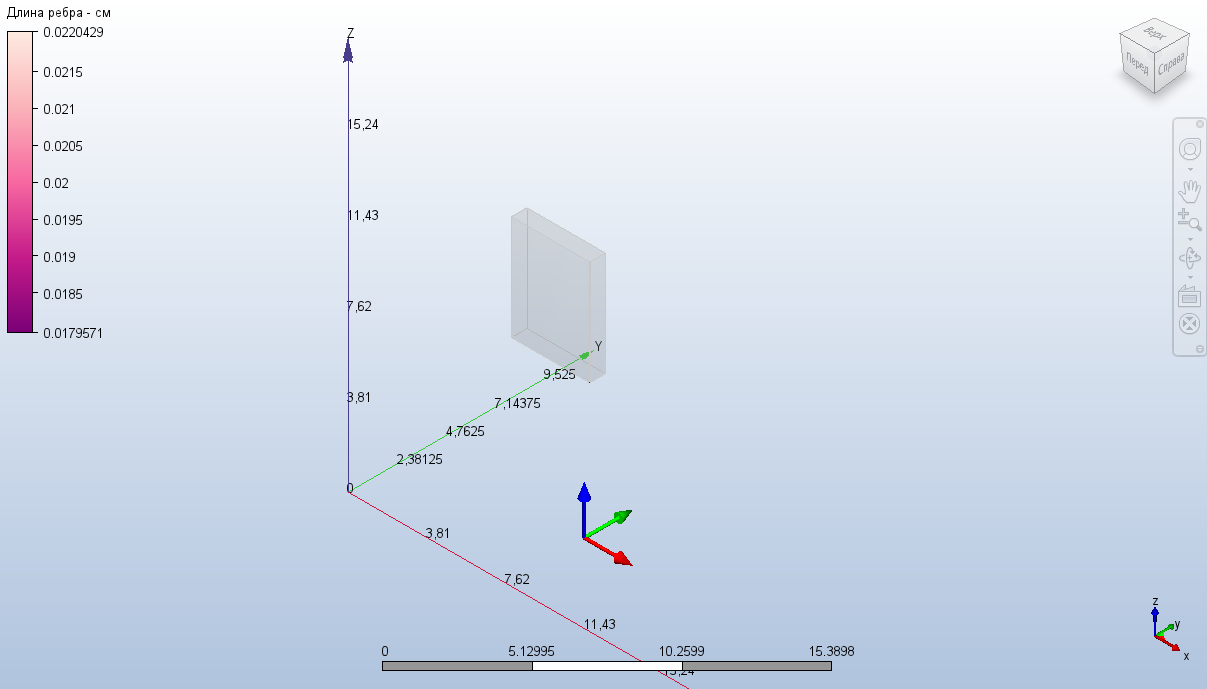

   Примечание. Теперь в графической области должен отображаться только крупный элемент, как показано на изображении:



4. Установите флажок Автозумирование.

5. Вручную уменьшите масштаб с помощью колесика мыши.

   Примечание. Можно видеть, что на элементе есть фаска, которая не была спроектирована. При выборе другого малого ребра фокус переместится к другому короткому ребру, созданному фаской.

Подробнее о выявлении длины ребер с помощью набора инструментов для оценки модели
