Создайте граничные условия шаблона

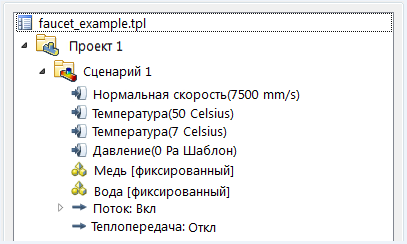

Модель содержит скорость, два температуры и граничное условие давления.

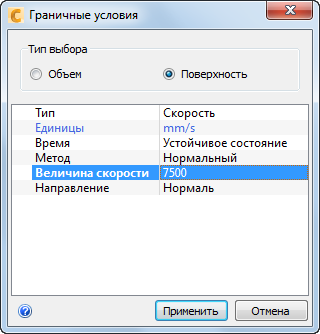

Чтобы создать граничное условие скорости:
Щелкните правой кнопкой мыши на "Сценарий 1" и нажмите Добавить граничное условие...
Тип = Скорость
Единицы = мм/с
Величина скорости = 7500
Нажмите Применить.

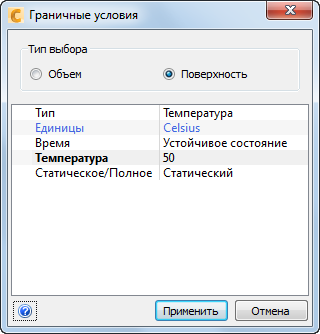

Чтобы создать граничные условия температуры:
Щелкните правой кнопкой мыши на "Сценарий 1" и нажмите Добавить граничное условие...
Тип = Температура
Единицы измерения = градусы Цельсия
Температура *= *50
Нажмите Применить.

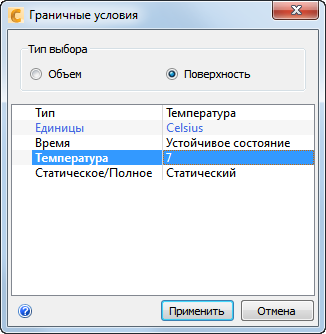

Щелкните правой кнопкой мыши на "Сценарий 1" и нажмите Добавить граничное условие...
Тип = Температура
Единицы измерения = градусы Цельсия
Температура = 7
Нажмите Применить.

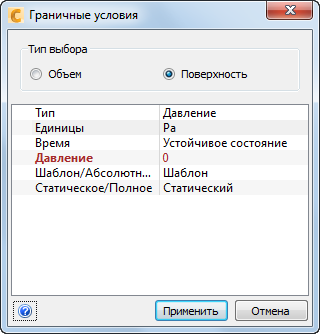

Чтобы создать граничное условие давления на выходе:
Щелкните правой кнопкой мыши на "Сценарий 1" и нажмите Добавить граничное условие...
Тип = Давление
Единица = Pa; давление = 0
Нажмите Применить.
