Огрубление сетки на конденсаторах
Этот шаг орубит сетку на трех конденсаторах. Мы делаем это, потому что размер по умолчанию тоньше, чем нужно. Создание более грубой сетки сокращает общее время расчета анализа.
Скрыть корпус и две воздушные детали.

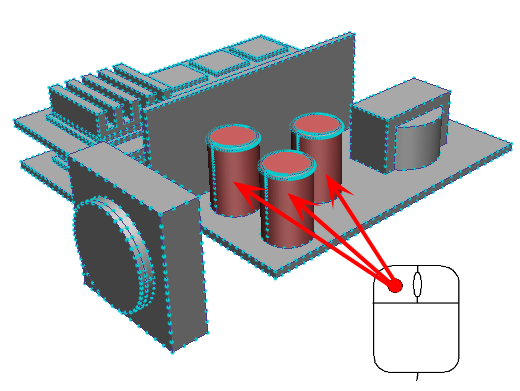

Выберите три конденсатора.
Чтобы изменить размер сети, выполните ОДНО из следующих действий.
- Нажмите «Редактировать» в контекстном меню панели инструментов.
- Щелкните Редактировать на контекстной панели Авто-образмеривание.

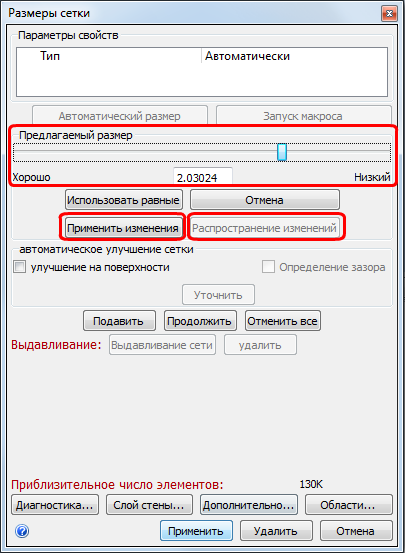

Переместите ползунок Регулировка размеров на 2.
Нажмите кнопку Применить изменения.
Нажмите кнопку Отдельные изменения.
