Открытие файла геометрии
Используйте эту последовательность действий для работы с моделью ACIS или Parasolid.
Шаг 1. Запустите Autodesk® CFD и выберите команду «Создать».
Запустите Autodesk® CFD с рабочего стола или из меню Windows® «Пуск».
Выберите Создать на вкладке Старт & Обучения.
Шаг 2. Выберите файл модели.

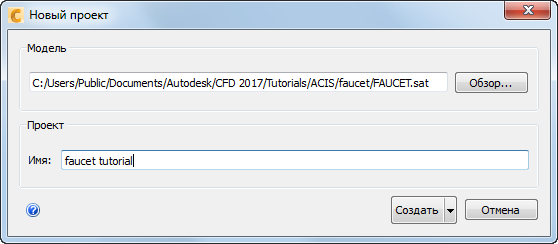

В диалоговом окне Новый проект нажмите Обзор.
В диалоговом окне «Диспетчер файлов» перейдите в папку Users\Public\Public Documents\Autodesk\CFD 2020\Tutorials\<тип файла>\faucet.
Примечание. Переменную <тип файла> следует заменить на ACIS или Parasolid.
Нажмите Открыть.
Шаг 3. Создайте проект.
- Укажите имя для нового проекта. Оно может быть любым.
- Кнопка Создать должна быть активна. Нажмите ее.****
Запустится Autodesk® CFD, и будет создан проект для учебного пособия.
Примечание. Если появится диалоговое окно «Инструменты геометрии», закройте его перед переходом к следующему шагу.
