Назначить материал воздуха
Нажмите Материалы на вкладке Параметры:

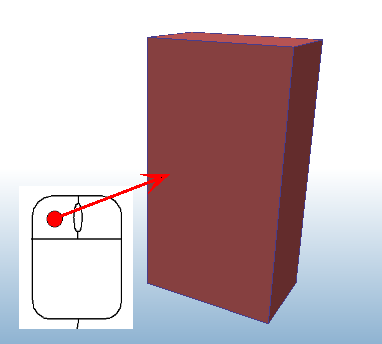

Выберите деталь внешнего воздуха.

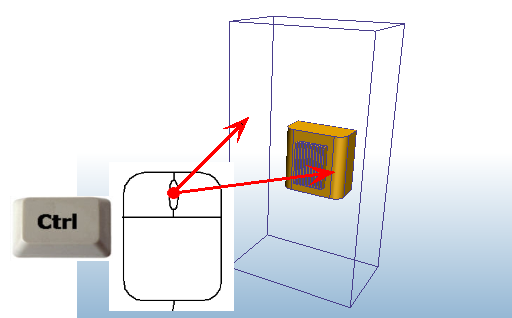

Скройте деталь внешнего воздуха и корпус.

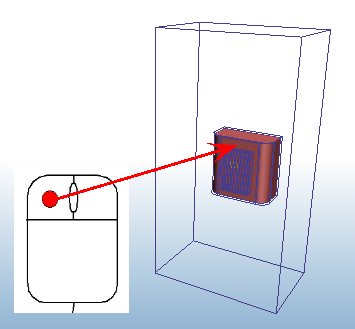

Выберите деталь внутреннего воздуха.
Чтобы обеспечть выбор правильных деталей, разверните ветку Материал и Не назначено в строке "Исследование проекта". Убедитесь в том, что объем детали, который представляет собой внутреннюю часть воздуха, и деталь CFDCreatedVolume выделены.
Откройте диалоговое окно быстрого редактирования Материалы ОДНИМ из следующих способов:
- Нажмите "Редактировать" на панели инструментов:
- Нажмите Редактировать на контекстной панели Материалы:

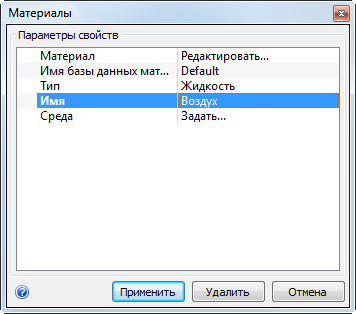

В диалоговом окне "Быстрое редактирование материала" Тип = Жидкость
Имя = Воздух

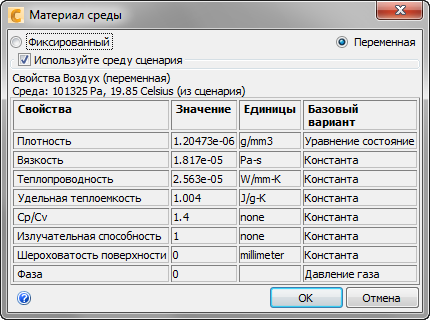

Чтобы разрешить изменяться свойствам температуры, нажмите Задать... в строке Среда. В диалоговом окне "Среда материала", выберите Переменная и нажмите кнопку ОК.
Нажмите Применить.
Подробнее о материалах, определяемых средой
