Инструменты геометрии: закрытие впускных отверстий
Две детали этой модели являются твердотельными. В этом примере используются инструменты геометрии, чтобы создать внутреннюю деталь для водного потока с помощью закрытия отверстий.
Щелкните Инструменты геометрии на вкладке Настройка.
В диалоговом окне "Инструменты геометрия", выберите вкладку Заполнение пустоты.

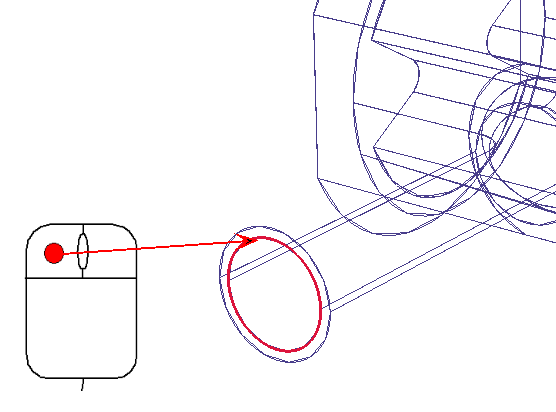

Выберите одно из внутренних ребер первого впускного отверстия.
Примечание. Другое ребро будет выбрано автоматически.
Нажмите кнопку Создание поверхности
Закрытие впускного отверстия для холодной воды

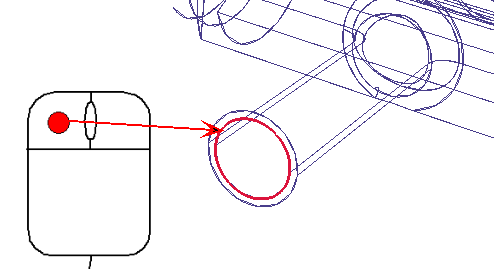

Поверните модель и выберите одно из внутренних ребер второго впускного отверстия.
Примечание. Другое ребро будет выбрано автоматически.
Нажмите кнопку Создание поверхности
Примечание. Как видите, инструмент заполнения пустоты создает крышки на поверхности впуска, которые имеют общее ребро со сплошной частью трубы. При расчете теплопередачи наличие общих ребер может привести к искусственному теплообмену между твердым телом и жидкостью. В этом учебном пособии данный фактор не учитывается. Однако при более точных расчетах необходимо применить альтернативный метод: создать закрывающие элементы в модели САПР или даже подавить внешнюю стенку трубы в моделировании.
Подробнее об инструменте заполнения
