Выберите параметры для печати 2D PDF из AutoCAD и Autodesk Inventor.
Прим.: Для выполнения этих задач пользователь должен обладать правами администратора.

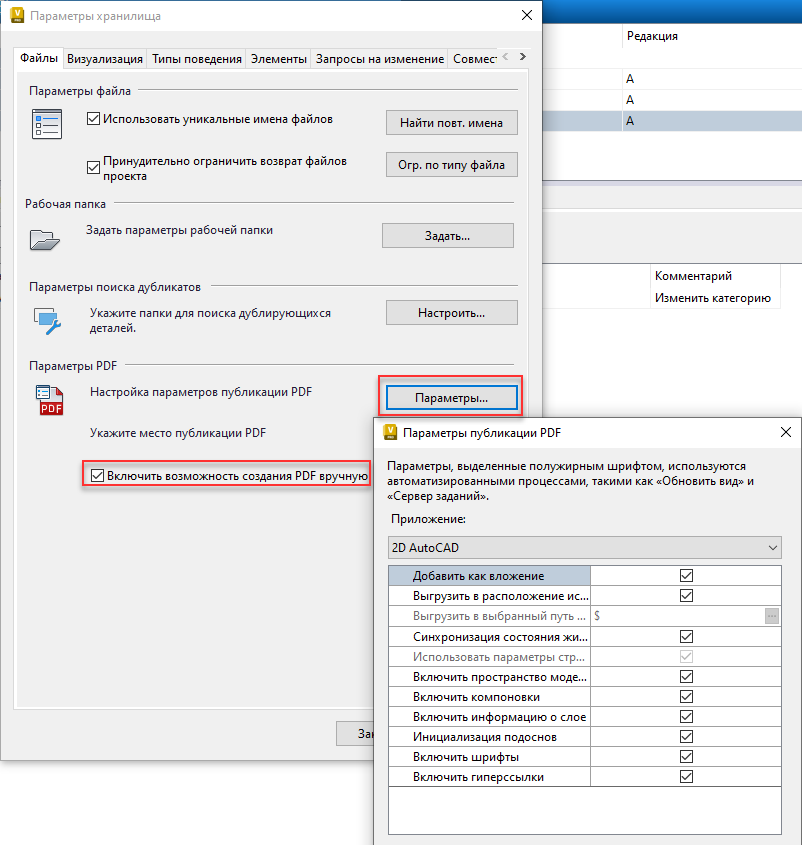

- Выберите "Сервис" > "Управление" > "Параметры хранилища".
- В разделе «Параметры PDF» нажмите кнопку «Параметры», чтобы открыть диалоговое окно параметров PDF, после чего настройте публикацию файлов PDF.
- Выберите приложение и отметьте необходимые параметры.
Установите флажок Включить возможность создания PDF вручную, чтобы можно было создавать PDF без необходимости изменения состояния жизненного цикла для файла чертежа. Команда Создать PDF доступна на панели инструментов, в контекстном меню и в меню «Операции».
В этих таблицах представлено описание параметров в диалоговом окне «Параметры PDF» для публикации 2D PDF из AutoCAD и Inventor.
| Параметры публикации 2D PDF для AutoCAD | |
| Добавить как вложение | Отображение опубликованного файл PDF в виде вложения в файл. |
| Выгрузить в расположение исходного файла | Автоматическое сохранение опубликованного файла PDF в расположении выбранного файла. |
| Выгрузить в выбранный путь Vault | Указание конкретного расположения (с помощью функции «Обзор» или ручного ввода) для хранения опубликованного файла PDF. |
| Синхронизация состояния жизненного цикла и редакции в качестве источника | Назначение опубликованному файлу PDF и его исходному файлу одного и того же состояния жизненного цикла и значения редакции. |
| Использовать параметры страницы из пользовательского файла DWG. | Устранение необходимости в изменении параметров страницы в Vault, если это уже было сделано в исходном приложении. Параметр выбран по умолчанию и не может быть отключен. |
| Включить пространство модели | Возможность включения в опубликованный файл PDF вида пространства модели. |
| Включить компоновки | Возможность включения в опубликованные файлы PDF только видов пространства модели. |
| Включить информацию о слое | Добавление информации о слое в публикуемый файл PDF. |
| Инициализация подоснов | Поддержка файлов предыдущих версий. |
| Включить шрифты | Возможность публикации файла PDF с поддержкой конкретных шрифтов. |
| Параметры публикации 2D PDF для Inventor | |
| Добавить как вложение | Отображение опубликованного файл PDF в виде вложения в файл. |
| Выгрузить в расположение исходного файла | Автоматическое сохранение опубликованного файла PDF в расположении выбранного файла. |
| Синхронизация состояния жизненного цикла и редакции в качестве источника | Назначение опубликованному файлу PDF и его исходному файлу одного и того же состояния жизненного цикла и значения редакции. |
| Выгрузить в выбранный путь Vault | Указание конкретного расположения (с помощью функции «Обзор» или ручного ввода) для хранения опубликованного файла PDF. |
| Векторное разрешение | Задайте 400 точек/дюйм для управления файлами PDF больших размеров и соответствующей детализацией. |
| Учитывать веса линий | Возможность отображения опубликованного файла PDF с последовательным весом линий объектов и типов линий. |
| Все листы | Печать всех листов в чертеже. Чтобы распечатать листы, для которых в диалоговом окне "Редактирование листа" установлен флажок "Исключить из печати", необходимо установить флажок "Печатать исключенные листы". |
| Все цвета черным | Печать чертежа в черно-белом режиме. Внедренные изображения и тонированные виды печатаются в цвете. |
