Параметры публикации

При проверке файла САПР в хранилище клиентское приложение Vault публикует файл визуализации. Функция настройки публикации позволяет определять параметры публикации файлов визуализации для каждого приложения САПР.

Прим.: Эта функция доступна только для пользователей с правами администратора.

Параметры можно настроить для каждого из следующих приложений САПР:

2D Inventor
3D Inventor
Все приложения AutoCAD
Прим.: Эта настройка предназначена только для параметров, являющихся общими для всех приложений AutoCAD. Если настройка не является общей для всех приложений САПР, она не отображается.
Только AutoCAD
Только AutoCAD Mechanical
Только AutoCAD Electrical

Параметры Autodesk Inventor 2D

Параметры публикации, доступные для Autodesk Inventor 2D, приведены в следующей таблице. Некоторые параметры могут быть применимы к определенной версии Inventor.

Параметр	Описание
Все листы	Создает все доступные листы в файле IDW. Если этот параметр отключен, создается только текущий лист.
Отображение в программе просмотра	При выборе этого параметра файл визуализации после создания отображается в программе просмотра.
Тип DWF	Определение формата создаваемого файла: DWF или DWFx.
Включить редактирование пометок	Позволяет редактировать пометки в файле DWF.
Включить пометки	Позволяет добавлять пометки в файл DWF.
Включить измерение	Позволяет измерять данные в программе просмотра DWF.
Включить печать	Позволяет выполнять печать из программы просмотра DWF.
Включить модель 3D	Позволяет включать 3D-версию модели в файл DWF.
Включить незаполненные свойства	Включает в файл DWF свойства без значений.
Переопределить цвет листа	При включении этого свойства для фона файла DWF можно выбрать красный, зеленый и синий цвета.
Режим публикации	Определяет режим, используемый для публикации файла DWF.
Синий цвет листа	Определяет интенсивность синего цвета в фоне. Допустимы целые значения от 0 до 255.
Зеленый цвет листа	Определяет интенсивность зеленого цвета в фоне. Допустимы целые значения от 0 до 255.
Красный цвет листа	Определяет интенсивность красного цвета в фоне. Допустимы целые значения от 0 до 255.
Показать исключенные листы	Включение в файл DWF листов с пометкой «Не печатать».
Добавить таблицы листов	Включение таблиц листов в файл DWF.

Параметры Autodesk Inventor 3D

Параметры публикации, доступные для Autodesk Inventor 3D, приведены в следующей таблице. Некоторые параметры могут быть применимы к определенной версии Inventor.

Параметр	Описание
Только компоненты спецификации	Включает данные спецификации для всех компонентов в свернутом формате.
Структура спецификации	Используется для преобразования данных спецификации из сборки всех деталей и узлов в структурированный формат.
Свойства компонентов	Включает в сборку информацию о свойствах отдельных компонентов.
Отображение в программе просмотра	При выборе этого параметра файл DWF после создания отображается в программе просмотра.
Тип DWF	Определение формата создаваемого файла: DWF или DWFx.
Включить редактирование пометок	Позволяет редактировать пометки в файле DWF.
Включить пометки	Позволяет добавлять пометки в файл DWF.
Включить измерение	Позволяет измерять данные в программе просмотра DWF.
Включить печать	Позволяет выполнять печать из программы просмотра DWF.
Качество граней	Определяет разрешение файла DWF.
Включить все элементы	Включает в файл DWF все элементы параметрической детали или сборки.
Включить анимации	Включает анимации в презентацию в файле DWF.
Включить незаполненные свойства	Включает в файл DWF свойства без значений.
Включить видовые представления	Включает в файл DWF все видовые представления.
Включить позиционные представления	Включает в файл DWF все позиционные представления.
Режим сложной сборки	Повышает производительность и устойчивость при работе со сложными сборками. Примечание. При использовании этого режима для небольших сборок возможно определенное снижение производительности. Поэтому при переходе к этому режиму необходимо учитывать размер сборок, количество сложных сборок и тип данных в них.
Массовые свойства	Расчет и сохранение физических свойств модели в файле DWF.
Режим публикации	Определяет режим, используемый для публикации файла DWF.
Публиковать скриншот	Создает скриншот трехмерного чертежа и публикует его в файле DWF в формате плоского изображения. Повернуть или пометить изображение невозможно. Это свойство используется в сочетании со свойством "Разрешение скриншота".
Разрешение скриншота	Если свойство «Публиковать скриншот» включено, этот параметр определяет разрешение скриншота в формате целых чисел.
Развертка из листового металла	Включает модель развертки в файл DWF.
Стиль листового металла	Включает в файл DWF информацию о стиле листового металла.
Подготовка сварных конструкций	Включает в файл DWF информацию о подготовке сварных конструкций в 3D.
Обозначения сварки	Включает в файл DWF 3D-обозначения сварки.

Прим.: По умолчанию при создании хранилища для 3D-файлов Inventor включены свойства и информация о спецификации.

Общие параметры AutoCAD

В этой таблице описаны параметры публикации, общие для всех приложений AutoCAD.

Параметр	Описание
Включить информацию о слое	Включает в файл DWF информацию о слоях и обеспечивает их просмотр.
Инициализация подоснов	Инициализирует подосновы в файлах и обеспечивает их соответствие актуальным стандартам подоснов. Это свойство особенно важно для обеспечения совместимости с более старыми файлами САПР или при добавлении файлов в хранилище с использованием Autoloader.
Путь к файлу журнала	Укажите путь для сохранения файла DWF.
Включить клеймение	Включает клеймение и позволяет размещать его в определенном углу каждого чертежа и/или регистрировать его в файле.
Использовать параметры страницы из пользовательского файла DWG.	Игнорирует все прочие параметры в диалоговом окне "Параметры публикации" и использует настройки приложения публикации.
Тип визуализации	Определяет формат файла, созданного при получении (DWF или DWFx).

Параметры AutoCAD

В этой таблице описаны параметры публикации, доступные для вертикальных приложений AutoCAD. Некоторые параметры могут быть применимы только к определенному приложению AutoCAD (например, AutoCAD Electrical).

Параметр	Описание
Центровка печати	Размещает чертеж по центру страницы.
Ориентация чертежа	Определяет книжную или альбомную ориентацию чертежа.
По размеру бумаги	Масштабирует чертеж по размеру бумаги, на которой производится печать.
Скрыть объекты в пространстве листа	Скрывает объекты на видовом экране пространства листа
Включить подосновы	Включает все подосновы в файл визуализации
Включить пространство модели	Включает пространство модели в файл визуализации.
Размер бумаги (в британских единицах)	Определяет размер бумаги в дюймах. Введите внутреннее (не отображаемое) имя размера бумаги, определенного в файле настройки печати (PC3). Например, для бумаги размерами 11 х 17 дюймов указывается имя ANSI_B_(11,00_x_17,00_дюймов).
Размер бумаги (в метрических единицах)	Определяет размер бумаги в миллиметрах. Введите внутреннее (не отображаемое) имя размера бумаги, определенного в файле настройки печати (PC3). Например, для бумаги формата A4 указывается имя ISO_A4_(210,00_X_297,00_мм).
Печать толщины линии объекта	Включает вес линии объекта в изображение.
Печать пространства листа в последнюю очередь	Выводит на печать геометрию пространства модели до геометрии пространства листа. При включении этого параметра расположение вкладки «Модель» изменяется в файлах с вкладками листа и модели.
Таблица стилей печати	Определяет плоттер или файл настройки плоттера (PC3).
Печать в перевернутом виде	Выводит чертеж на печать с поворотом на 180 градусов.
Печать с использованием стилей печати	Выполняет печать с использованием стилей при создании файла DWF.
Качество	Определяет качество отображения файла DWF.
Изменить вес линий	Изменяет вес линий в соответствии с масштабом печати.
Печать теней	Определяет параметры печати с тонированием.
Область печати	Определяет область печати.

Параметры Revit

Параметры публикации, доступные для Revit, приведены в следующей таблице.

Параметр	Описание
Формат изображения DWF	Определение того, какой это файл: с потерей качества или без нее.
Качество изображения DWF	Определение того, будут ли изображения в формате DWF экспортироваться как файлы PNG (по умолчанию) или в сжатом формате JPG в соответствии с настройками качества (низкий, средний или высокий уровень).
Формат листа	Задание формата листа (ISOxx, ANSIxx, ARCHxx) для 2D-видов/листов.
Тип выбора видов	Определение того, какие виды нужно опубликовать. Один: публикация последнего сохраненного вида или вида по умолчанию. Листы в модели: публикация всех листов. Виды в модели: публикация всех видов. Все виды и листы в модели: публикация всех листов и видов.
Экспорт области	Задание экспорта свойств области отдельно от геометрического представления, чтобы отдельные помещения и их данные можно было просмотреть с помощью программного обеспечения для управления сооружениями (например, Autodesk FMDesktop) или программ для работы с пометками в формате DWF (например, Autodesk Design Review).
Экспорт данных об объектах	Задание экспорта свойств типа и экземпляра объектов в экспортируемых видах. Дополнительные сведения см. в разделе "Экспорт данных объектов в файлы DWF" справки Revit.
Ориентация чертежа	Определение ориентации чертежей: "Альбомная" или "Книжная".
Остановить при ошибке	Определение того, будет ли работа Job Processor прекращаться при возникновении ошибки.
Тип DWF	Определение формата создаваемого файла: DWF или DWFx.

Управление параметрами публикации

Прим.: Для настройки параметров публикации пользователь должен обладать параметрами администратора.

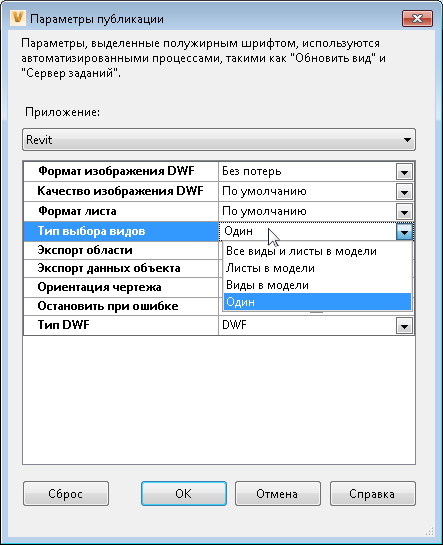

Выберите Сервис Управление Параметры хранилища.
Перейдите на вкладку «Визуализация» в диалоговом окне «Параметры хранилища».
Нажмите "Параметры".
В диалоговом окне "Параметры публикации" выберите из списка приложений приложение, для которого требуется настроить параметры визуализации.
Установите флажок рядом с каждым параметром публикации, который требуется активировать. Если для параметра заданы предварительно определенные значения выберите одно из них из списка в пользовательском столбце.
Для сохранения изменений и закрытия диалогового окна "Параметры публикации" нажмите "ОК".

Прим.: Восстановить значения по умолчанию можно в любой момент в ходе текущего сеанса нажатием кнопки "Сброс".
