样条线重叠修改器

样条线重叠修改器可检测自重叠的样条线，并调整相交分段的置换。

• 选择样条线。 > “修改”面板 > “修改器列表” > “对象空间修改器” > “样条线重叠”

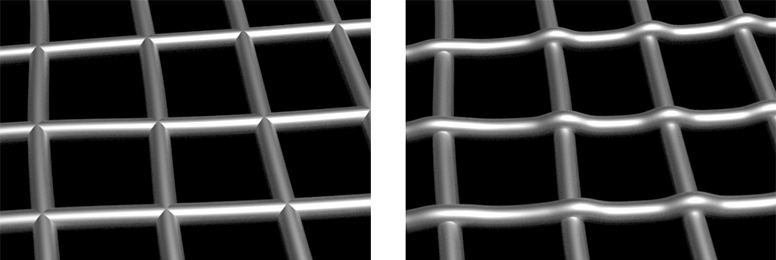

在应用样条线重叠修改器的情况下，使用徒手样条线创建的扣环围栏的截面（右侧）。

界面

“重叠”卷展栏

显示结

显示样条线上的结。

厚度

重叠计算过程中确定偏移值时设置样条线的厚度。大多数情况下，此值与在可渲染样条线修改器中使用的值相同。

覆盖

定义重叠的相对图形。值越高，坡度越尖锐。

使用软选择

根据软选择值缩放重叠量。如果没有软选择，则将忽略此选项。

使用法线(如果存在)

如果选中此选项，则修改徒手样条线时，将法线用作“上方向向量”来计算重叠置换方向。

过程

要使用样条线重叠修改器，请执行以下操作：

1. 使用重叠分段创建样条线。例如，可以通过绘制徒手样条线或通过将多条可编辑样条线连接在一起作为单个对象来实现。确保最后绘制或放置您希望位于重叠之上的截面。
2. 为了获得最佳效果，应先对样条线应用规格化样条线修改器以确保结均匀分布。
3. 对样条线应用样条线重叠修改器。
4. 设置“厚度”和“覆盖”选项。
5. 通过调整规格化样条线修改器调整结果（如果需要）。例如，增加分段数可提高重叠整体分辨率。
