符号

从商业联机源或自己的设计中，将符号和详图插入到您的图形。

一些基本定义

在 AutoCAD 中，插入到图形中的符号和详细信息都称为块。块是几何对象和文字对象以及其他数据的集合，这些内容组合为单个“命名对象”。以下是一些不同比例的各种块的示例。

在图形中插入块涉及三种图元。

• 块定义。此数据以非图形格式存储在图形文件或图形样板文件中。可以轻松地从任何图形文件创建或输入块定义。
• 块参照。插入块时，可以指定要输入的图形文件或块定义。块参照的图形是基于块定义生成的。
• “块插入基点”或仅“基点”。插入块时，这是附着到光标的块的一部分。

  基点在以下块上圈出。以后如果选择已插入的块，它会在基点处显示一个夹点。您可以使用此夹点轻松地移动并旋转此块。



例如，以下图形中仅包含四个块定义：办公区、椅子、桌子和植物。办公区有三个块参照，椅子有十二个块参照，桌子有两个块参照，植物有两个块参照。

考虑到此示例，将椅子作为块参照插入 12 次而不是创建椅子几何图形的 12 个副本有哪些优点？

• 椅子的块参照将椅子的几何图形关联到单个对象中，以便更轻松地作为单位进行移动、复制和旋转。
• 零件代号、供应商和其他信息（称为“块属性”）可以与块定义或每个块插入一起存储。此数据可以提取到明细表或报告中。
• 如果更改图形中的块定义，则图形中的所有关联块参照将立即更新。
• 对于包含许多重复图元的图形，当这些图元存储为块参照时，存储的数据量将明显减少。

注： 常用术语块可以大致参照块定义、块参照或这二者，具体取决于上下文。

块源

通常，可以从以下源之一将块插入到当前图形：

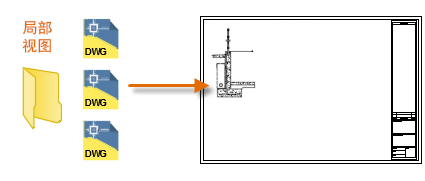

• 任何图形文件。例如，可以创建标准局部视图的图形。然后，可以使用块插入工具将此图形作为块插入到当前图形中。 在此示例中，局部视图文件夹通常称为块库文件夹。

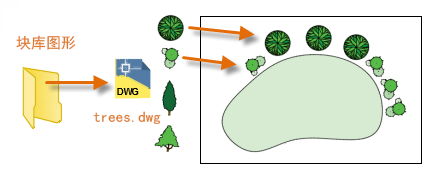

• 图形文件中包含一个或多个块定义。例如，可以创建仅包含树块定义的图形。然后，您可以将该图形中的任何块插入到当前图形中。包含相关块族的图形文件通常称为块库图形。

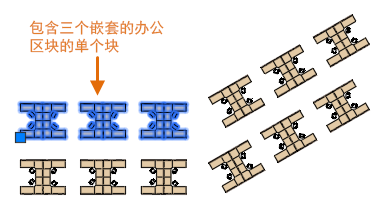

• 在当前图形中创建的一个或多个块定义。例如，用户可能希望基于在该图形中重复出现的一组对象（例如，以下包含多个“嵌套”块的办公室布置）创建块。办公室布置中使用的所有块都组合成“单个”块，以用于多个放置。


插入块后，可以轻松移动、复制、旋转或缩放它。

插入块

“块”选项板用于插入块。

1. 依次单击“绘图”选项卡 > “块”面板 > “插入”。

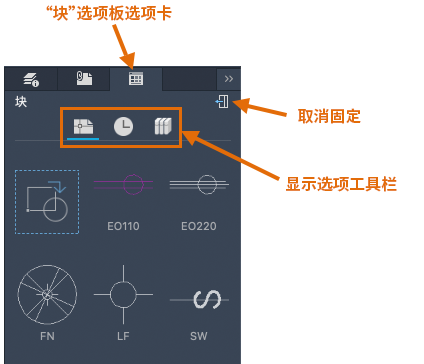

   这将打开“块”选项板，并使其处于活动状态。默认情况下，该浏览器固定在应用程序的右侧。



   “显示选项”工具栏

   • 显示当前图形中的块。
   • 显示最近插入或创建的块。“最近使用”列表在图形和任务中保持不变。
   • 显示选定块库中的块。
2. 选择块库的显示选项。
3. 执行以下操作之一：
   • 单击文件下拉列表以显示 10 个最近使用的块库（文件夹或图形文件）。
   • 单击以选择文件夹或文件。
   注： 要跨各 AutoCAD 平台共享块库，请登录到 Autodesk Account，然后从云驱动器中选择一个文件夹或图形。
4. 如果已选择包含多个图形的文件夹，则可以双击某个图形以查看并插入该图形中的块。
   注： 单击“返回库”以返回到库，并显示文件夹中的块和图形。

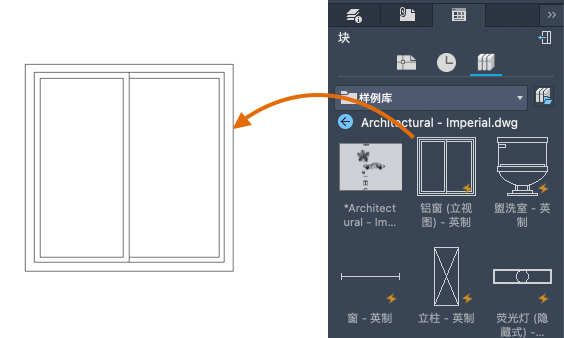

5. 从“块”选项板中，双击以放置块，或者拖动以放置块。双击放置块时，可以使用对象捕捉来提高精度。


还可以浏览到图形文件，并将其作为块插入或在“块”选项板中的图形上显示块。

1. 选择显示选项以显示当前图形中的块。
2. 单击指示的图标。

3. 浏览到要插入的图形文件。

提示： 在大多数情况下，“块”选项板底部的默认选项通常都可接受，但可以试用它们以了解可能要使用的选项。

创建用作块的图形

通常，将创建单个图形文件以用作块，并保存在具有类似图形文件的文件夹中。该方法是一种用于访问单个图形中存储的块定义的替代方法。

创建用作块的图形文件时，请确保将对象定位在原点 (0,0)。这将用作块的默认基点。以后插入块时，它会附着于基点处的光标。

在以下示例中，将某个图形文件插入到当前图形，以提供标准的局部视图。

自定义标题栏和图形边框也将创建为图形文件（可以稍后插入或包含在图形样板文件中）。

提示： 保存图形时，导航到文件夹，单击鼠标右键，然后创建多个文件夹来组织块图形。

管理图形中的块定义和数据（可选）

在特殊情况下，可以直接在当前图形中创建、删除和修改块定义。

• 使用 PURGE 命令从图形中删除未使用的块定义。清理未使用的块定义的图形可以减小图形的大小。只可以清理图形中未由任何块参照使用的块定义。
• 使用 BLOCK 命令直接在当前图形中创建新的块定义。如果需要该图形独有的块，或者如果要创建包含一系列相关块定义的块库图形，则创建块定义将非常有用。
• 使用 EXPLODE 命令将块参照分解为其组成对象。分解块参照可轻松使用 BLOCK 命令定义新版本的块定义，或使用 WBLOCK 命令将生成的对象保存到新的图形文件。

提示： 块定义还可以包含称为块属性的对象，这些对象可以存储诸如零件号、供应商名称和成本之类的信息。可以提取块属性数据并将其导出到表格、明细表或外部文件。某些称为“动态块”的块可能会动态地更改其外观，具体取决于关联的数据、位置或所选择的选项。

建议和推荐摘要

通常使用几种不同方法来保存和组织块定义。

• 为每个要使用的块创建单个图形文件。将这些图形文件保存在包含相关图形文件的族的文件夹中。
• 创建称为块库图形的图形文件。每个图形都包含一系列相关块定义。将块库图形插入到当前图形中时，当前图形即可使用在该图形中定义的所有块。
• 将标题栏和常用符号的块定义包含在图形样板文件中，以使它们在启动新图形时立即可用。

提示： 您可以使用联机访问从商业供应商和提供商的网站下载 AutoCAD 图形文件。该选项可以节省您大量时间，但请始终检查以确保正确绘制这些图形以及进行缩放。
