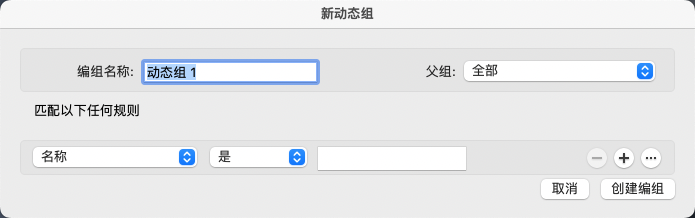

“新动态组”对话框

根据选定的条件分组图层。

LAYER(命令)

菜单“格式” > “图层”“新动态图层组”

概要

将动态图层组添加到“图层”选项板时,匹配规则的图层将显示在展开的图层组的“图层”列表下。

选项列表

将显示以下选项。

编组名

提供用于输入图层组名称的空间。

父组

显示可以嵌套新动态图层组的所有图层组的列表。

规则

显示图层的特性。可以使用一个或多个特性来定义图层组。例如,可以将图层组定义为显示所有红或蓝且正在使用的图层。要包括多种颜色、线型或线宽,请添加其他规则并选择不同的设置。

名称

在编辑字段中使用通配符来过滤图层名称。例如,输入 *mech*,以包括所有名称中带有 mech 的图层。

冻结状态

选择“冻结”或“解冻”图层。

视口可见性

选择“可见”(启用)或“隐藏”(禁用)图层。

锁定状态

选择“锁定”或“解锁”图层。

打印状态

选择“打印”或“非打印”图层。

Color

选择与选定颜色匹配或不匹配的图层。选择“选择颜色”可显示“颜色选项板”对话框

线型

选择与选定线型匹配或不匹配的图层。选择“管理”可显示“选择线型”对话框

线宽

选择与选定线宽匹配或不匹配的图层。选择“管理”可显示“线宽设置”对话框

透明度

选择与指定透明度匹配或不匹配的图层。拖动滑块以指定透明度级别。

打印样式(适用于使用命名打印样式的图形)

选择与选定命名打印样式匹配或不匹配的图层。

新视口冻结状态

选择新视口中“冻结”或“解冻”图层。

视口颜色

选择具有颜色替代且与选定颜色匹配或不匹配的图层。选择“选择颜色”可显示“颜色选项板”对话框

视口冻结状态

在当前视口中选择“冻结”或“解冻”图层。

视口线型

选择具有线型替代且与选定线型匹配或不匹配的图层。选择“管理”可显示“选择线型”对话框

视口线宽

选择具有线宽替代且与选定线宽匹配或不匹配的图层。选择“管理”可显示“线宽设置”对话框

视口透明

选择具有透明度替代且与指定透明度匹配或不匹配的图层。拖动滑块以指定透明度级别。

视口打印样式(适用于使用命名打印样式的图形)

选择具有打印样式替代且与选定命名打印样式匹配或不匹配的图层。

图层

在模型空间或视口中选择“已使用”或“未使用”图层。

删除规则

删除一条规则或一组规则。

创建规则组

创建一组规则。分组规则让您可以实现复杂的过滤器。

添加规则

添加新规则。使用新的控件集来指定图层特性和规则的条件。

创建编组

向“图层”选项板添加新动态组。
