“图层”选项板

显示图形中的图层的列表及其特性。可以添加、删除和重命名图层，更改图层特性以及实时应用更改。

LAYER（命令）

菜单：“格式” > “图层”

工具栏

设为当前

将当前图层设定为选定对象所在的图层。（请参见 LAYMCUR 命令）

图层匹配

更改选定对象所在的图层，以使其匹配目标图层。（请参见 LAYMCH 命令）

上一层

放弃对图层设置的上一个或上一组更改。（请参见 LAYERP 命令）

隔离图层

隐藏或锁定除选定对象所在图层外的所有图层。（请参见 LAYISO 命令）

取消隔离图层

恢复使用 LAYISO 命令隐藏或锁定的所有图层（请参见 LAYUNISO 命令）

冻结图层

冻结选定对象所在的图层。（请参见 LAYFRZ 命令）

图层关闭

关闭选定对象所在的图层。（请参见 LAYOFF 命令）

锁定图层

锁定选定对象所在的图层。（请参见 LAYLCK 命令）

取消锁定图层

解锁选定对象所在的图层。（请参见 LAYULK 命令）

固定\浮动选项板

将选项板固定到绘图区域的右侧
取消固定选项板，以便可以移动它并调整大小

“图层”下拉列表

显示当前图层及其颜色以及其一些常用特性。单击下拉列表以调整图层的“开/关”、“锁定/解锁”或“解冻/冻结”状态。还可以选择某个图层以将其设置为当前图层。

“图层状态”下拉列表

显示图形中的当前图层状态。

添加新图层状态: 打开“添加新图层状态”对话框，以在图形中创建新的图形。
管理图层状态: 打开“图层状态管理器”对话框，以管理图形中的所有图层状态。

图层列表

使用图层列表修改图层特性。通过单击当前设置，为选定的图层或图层组更改图层特性。还可以双击某个图层以将其设置为当前图层。

显示的列。在列标签上单击鼠标右键以选择要显示的列。
分类。单击列标签，以按该列进行排序。单击“名称”列标签右端的箭头，可按名称或颜色进行排序。
列顺序。通过将列拖动到列表中的新位置，来更改列顺序。

列

状态（默认处于隐藏状态）

指示图层的状态：图层正在使用、空图层或当前图层。

对象选择（默认处于隐藏状态）

指示图层是否指定给当前选中的对象。没有命令处于活动状态时，必须选择对象。

可见性

打开和关闭选定图层。当图层打开时，它可见并且可以打印。当图层关闭时，它将不可见且不能打印，即使“打印”列中的设置已打开也是如此。

描述（默认处于隐藏状态）

（可选）描述图层或图层过滤器。

颜色

显示“选择颜色”对话框，您可以在其中指定选定图层的颜色。

名称

显示图层或过滤器的名称。按 F2 键输入新名称。

冻结

冻结选定的图层。在复杂图形中，可以冻结图层来提高性能并减少重生成时间。将不会显示、打印或重生成冻结图层上的对象。

在支持三维建模的图形中，将无法渲染冻结的图层。（不适用于 AutoCAD LT。）

提示：冻结希望长期保持不可见的图层。如果计划经常切换可见性设置，请使用“开/关”设置，以避免重生成图形。

锁定

锁定和解锁选定图层。无法修改锁定图层上的对象。将光标悬停在锁定图层中的对象上时，对象显示为淡入并显示一个小锁图标。

注：使用 LAYLOCKFADECTL 设置锁定图层的淡入度级别，以查看哪些对象位于锁定图层上。

线宽（默认处于隐藏状态）

显示与图层关联的线宽。单击线宽名称会显示一个下拉列表，其中包含可用的线宽。

线型（默认处于隐藏状态）

显示与图层关联的线型。单击线型名称会显示一个下拉列表，其中包含加载的线型。选择下拉列表底部的“管理”，可显示“选择线型”对话框。

透明度（默认处于隐藏状态）

控制所有对象在选定图层上的可见性。对单个对象应用透明度时，对象的透明度特性将替代图层的透明度设置。拖动滑块以调整图层上对象的透明度。值越大，对象越显得透明。

打印

控制是否打印选定图层。即使关闭图层的打印，仍将显示该图层上的对象。将不会打印已关闭或冻结的图层，而不管“打印”设置。

打印样式（默认处于隐藏状态）

显示与图层关联的打印样式。如果正在使用颜色相关打印样式（PSTYLEPOLICY 系统变量设置为 1），则无法更改与图层关联的打印样式。单击打印样式名称会显示一个下拉列表，其中包含可用的打印样式。

新视口冻结（默认处于隐藏状态）

在新布局视口中冻结选定图层。例如，若在所有新视口中冻结 DIMENSIONS 图层，将在所有新建的布局视口中限制标注显示，但不会影响现有视口中的 DIMENSIONS 图层。如果以后创建了需要标注的视口，则可以通过更改当前视口设置来替代默认设置。

视口冻结（仅在布局选项卡上可用）

仅在当前布局视口中冻结选定的图层。如果图层在图形中已冻结或关闭，则无法在当前布局视口中解冻该图层。

视口颜色（仅在布局选项卡上可用）

设置与当前布局视口上的选定图层关联的颜色替代。

视口线宽（仅在布局选项卡上可用）

设置与当前布局视口上的选定图层关联的线宽替代。

视口线型（仅在布局选项卡上可用）

设置与当前布局视口上的选定图层关联的线型替代。

视口透明度（仅在布局选项卡上可用）

设置与当前布局视口上的选定图层关联的透明度替代。

视口打印样式（仅在布局选项卡上可用）

设置与当前布局视口上的选定图层关联的打印样式替代。当图形中的视觉样式设定为“概念”或“真实”时，替代设置将在视口中不可见或无法打印。对于颜色相关打印样式（PSTYLEPOLICY 系统变量设置为 1），您无法设置打印样式替代。

“自动”组

有一些图层组会由产品动态创建并填充：

所有非外部参照图层。列出未从外部参照图形参照的所有图层。
所有使用的图层。切换显示“所有使用的图层”图层组。此图层组会动态更新，以列出当前其上没有任何对象的所有图层。（请参见 SHOWALLUSEDLAYERSGROUP 系统变量）
外部参照(Xref)。切换显示“外部参照”图层组。此图层组会动态更新，以将所有附着的外部参照 (Xref) 列出为嵌套图层组及其图层。在可以显示此图层组之前，必须先启用“显示外部参照图层”。（请参见 SHOWXREFGROUPS 系统变量）
带替代的图层。切换显示“视口替代”图层组。此图层组会动态更新，以列出活动布局视口中包含特性替代的所有图层。（请参见 SHOWVPOVERRIDESGROUP 系统变量）
未协调图层。切换显示“未协调图层”图层组。此图层组会动态更新，以列出尚未完成协调的所有图层。（请参见 SHOWUNRECONCILEDLAYERSGROUP 系统变量）
外部参照替代列出了从具有外部参照图层特性替代的外部参照图形参照的所有图层。

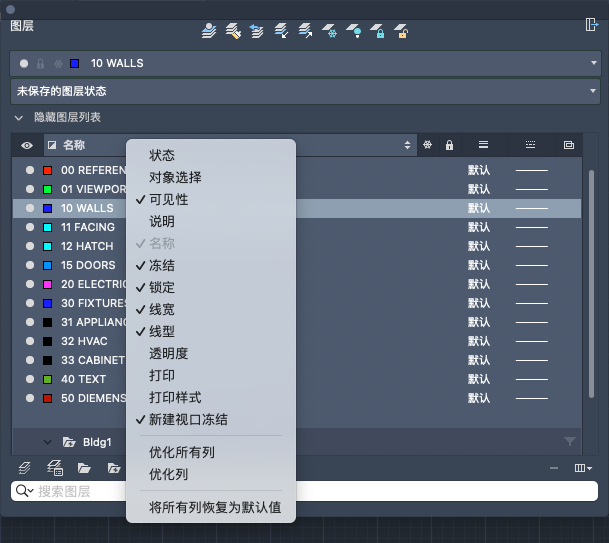

列标签快捷菜单

列名: 按名称列出所有列。复选标记指示该列包括在显示中。单击列名称可显示或隐藏列。仅当布局视口处于活动状态时，视口冻结、视口颜色、视口线型、视口线宽和视口打印样式才可用。
优化所有列: 更改所有列的宽度，以使其适合每一列的内容。
优化列: 更改选定列的宽度，以使其适合该列的内容。
将所有列恢复为默认值: 将所有列设置为其默认的显示和宽度设置。

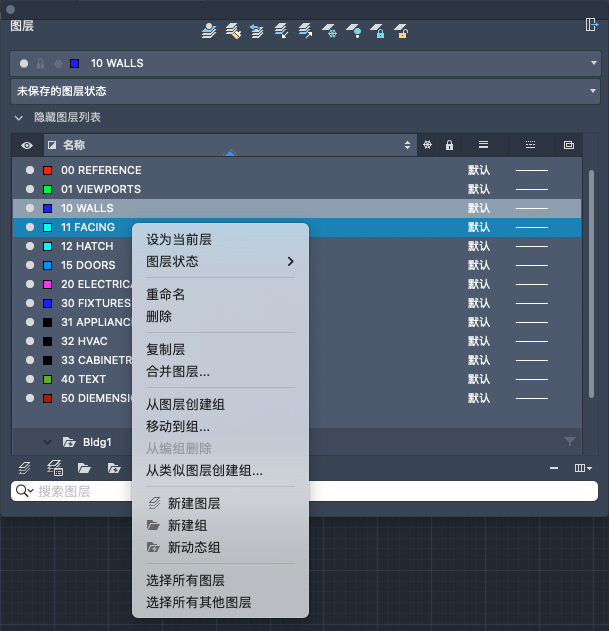

“图层列表”快捷菜单

使激活: 将选定图层设定为当前图层。（请参见 CLAYER 系统变量）
图层状态: 切换“冻结”、“锁定”、“在新视口中冻结”，或打印选定图层的图层状态。“隔离”选项会隔离图形中选定的图层。选定图层以外的所有图层都会关闭并锁定。（请参见 LAYISO 命令）
重命名: 重命名选定的图层。
删除: 从图形中删除选定的图层。只能删除未被参照的图层。参照的图层包括图层 0 和 DEFPOINTS、包含对象（包括块定义中的对象）的图层、当前图层以及依赖外部参照的图层。

注：如果绘制的是共享工程中的图形或是基于一组图层标准的图形，删除图层时要小心。
复制层: 基于选定的图层创建新图层。新图层将继承选定图层的所有特性和状态。
合并图层: 显示“选择图层”对话框，让您可以将选定的图层合并到指定的图层。合并图层后，选定的图层会从图形中删除。（请参见 -LAYMRG）
基于图层创建组: 创建新图层组，并将选定图层添加为图层组的参照。
移动到组: 显示“选择组”对话框，让您可以将选定图层作为参照添加到指定的图层组。
从编组中删除: 从图层组中删除选定的图层。
基于相似图层创建组: 显示“新动态组”对话框，并为图层的每个特性定义规则。命名新动态组或修改新动态组的规则，然后再创建动态组。
新建层: 创建新层。图层列表将显示名为 Layer1 的图层。可以立即编辑名称。新图层将继承图层列表中当前选定图层的特性（颜色、开或关状态等）。
新建组: 创建新图层组。图层列表将显示名为 Group1 的图层组。可以立即编辑名称。
新动态组: 显示“新动态组”对话框，让您可以创建一个图层组，其中包含基于指定图层特性的所有图层。
选择所有图层: 选择在列表视图中显示的所有图层。
选择所有其他图层: 选择列表视图中除当前选定图层以外的所有其他图层。

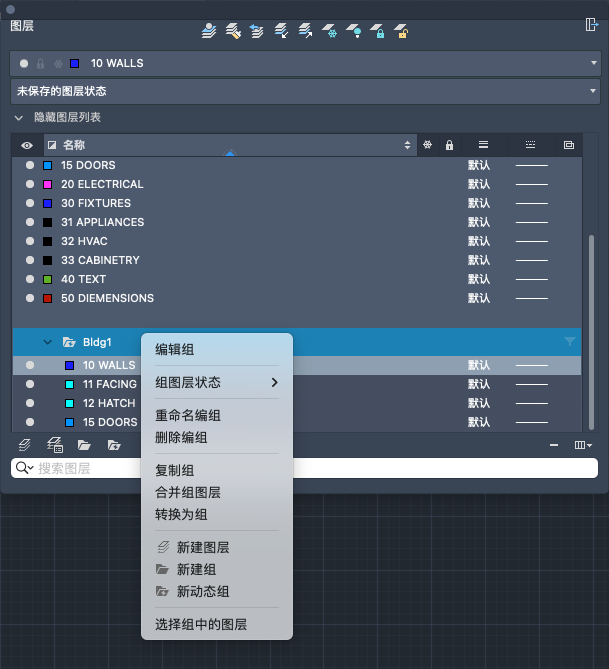

“组项目”快捷菜单

编辑组（仅适用于动态图层组）: 显示“新动态组”对话框，让您可以修改组规则。
组图层状态: 切换“可见性”、“冻结”、“锁定”、“在新视口中冻结”，或打印选定图层的图层状态。“隔离”选项会隔离图形中选定的图层。选定图层以外的所有图层都会关闭并锁定。（请参见 LAYISO 命令）
重命名组: 重命名选定的图层组。
删除组: 删除选定的图层组。可以选择仅删除图层组，或组参照的图层组和图层。
GROUPLAYERDELETABLE 系统变量控制图层组在删除时参照的图层的删除行为。
“隐藏”组（仅限于“自动”组）: 隐藏选定的图层组。可以通过从“显示自动组”菜单中选择相应组来显示它。
复制组: 基于选定的图层组创建新图层组。新图层组将继承对选定图层组的所有图层的参照。
合并图层组: 显示“选择图层”对话框，让您可以将选定图层组中的图层合并到指定的图层。合并图层后，选定的图层会从图形中删除。（请参见 -LAYMRG 命令）
转换到组: 基于选定的动态图层组创建图层组。添加或更改新图层时，将不再根据其特性在组中自动添加或删除这些图层。
新建层: 创建新层。图层列表将显示名为 Layer1 的图层。可以立即编辑名称。新图层将继承图层列表中当前选定图层的特性（颜色、开或关状态等）。
新建组: 创建新图层组。图层列表将显示名为 Group1 的图层组。可以立即编辑名称。
新动态组: 显示“新动态组”对话框，让您可以创建一个图层组，其中包含基于指定图层特性的所有图层。
选择组中的图层: 选择选定图层组中的所有图层。

下方工具栏

新建图层: 创建新图层。图层列表将显示名为 Layer1 的图层。可以立即编辑名称。新图层将继承图层列表中当前选定图层的特性（颜色、开或关状态等）。
图层状态管理器: 打开“图层状态管理器”对话框，以管理图形中的所有图层状态。
新图层组: 创建新图层组。图层列表将显示名为 Group1 的图层组。可以立即编辑名称。
新动态图层组: 显示“新动态组”对话框，让您可以创建一个图层组，其中包含基于指定图层特性的所有图层。
删除选定对象: 删除选定的图层或图层组。
只能删除未被参照的图层。参照的图层包括图层 0 和 DEFPOINTS、包含对象（包括块定义中的对象）的图层、当前图层以及依赖外部参照的图层。

注：如果绘制的是共享工程中的图形或是基于一组图层标准的图形，删除图层或图层组时要小心。
