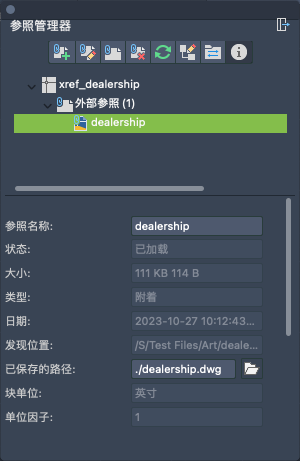

“参照管理器”选项板

管理附着到当前图形的外部参照。

EXTERNALREFERENCES（命令）

菜单：“窗口” > “参照管理器”。

概要

“参照管理器”选项板用于组织、显示以及管理参照文件。可以通过“参照管理器”选项板管理的参照文件包括：

• 外部图形（外部参照）
• 光栅图像
• Excel 文件（*.xls、*.xlsx）
• 参考底图（PDF 文件）

“参照管理器”选项板沿顶部包含工具栏。可以在文件列表上单击鼠标右键以显示快捷菜单，该菜单让您可以附着或管理已附着的外部参照。单击工具栏上的“显示详细信息”按钮，可查看选定外部参照的详细信息和缩略图预览。

工具栏

附着参照

显示“选择参照文件”对话框。选择要附着的文件格式，然后选择要附着到图形的文件。

可以从以下参照文件类型中选择：

• 图形 (DWG) 文件。启动 XATTACH 命令。
• 光栅图像文件。启动 IMAGEATTACH 命令。
• Excel 文件。启动 DATALINK DATALINK 命令。
• PDF 文件。启动 PDFATTACH 命令。

编辑参照

打开选定的文件参照，以在当前图形窗口中编辑。（REFEDIT 命令）

切换参照状态

卸载选定的文件参照或重新加载文件参照（如果当前已卸载）。

拆离参照文件

从图形中拆离选定的文件参照。

刷新内容

将选定文件参照的状态与内存中的数据同步。

选择新路径

支持浏览到未找到参照文件的新位置（修复一个文件），然后可将相同的新位置应用到其他缺失的参照文件（修复所有文件）。

服务器路径映射

显示“服务器路径映射”对话框，可以在其中在 Mac 和 PC 之间映射服务器地址。

显示详细信息

显示“详细信息和预览”面板，该面板会显示选定文件参照的缩略图预览和详细信息。

注： “详细信息”窗格中的“待定相对路径”特性指示参照文件等待保存。
