使用模型空间视口的步骤

创建多个模型空间视口的步骤

1. 依次单击“视图”菜单 > “视口”。
2. 单击要使用的视口配置。

将模型空间视口置为当前的步骤

• 在视口边界内任意位置单击。

不使用鼠标在视口之间切换的步骤

• 重复按 Ctrl+R 组合键。

将模型空间重置为单个视口的步骤

• 依次单击“视图”菜单 > “视口” > “1 个视口”。

合并两个模型空间视口的步骤

注： 要将两个视口合并，它们必须共享长度相同的公共边。

1. 依次单击“视图”菜单 > “视口” > “合并”。
2. 单击希望保留的模型空间视口。
3. 单击相邻视口，将其与第一个视口合并。

提示： 或者，您也可以拖动任意模型空间视口的内部边界，使用相同长度的公共边将其与另一个视口结合。

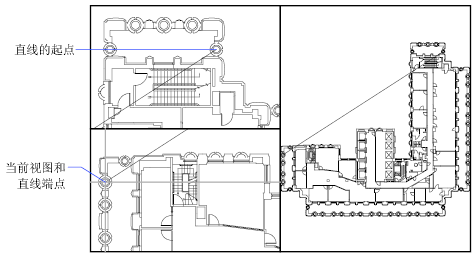

跨两个模型空间视口绘制的步骤

在大的图形中，可以使用此方法从一个角点的细节处到另一个较远角点的细节处绘制一条直线。

1. 在当前视口中开始绘制线。
2. 通过在视口中单击，使另一个视口置为当前，然后指定直线的第二个端点。
