使用夹点或“特性”选项板来处理包含动作参数的块参照。
使用夹点更改包含动作参数的块

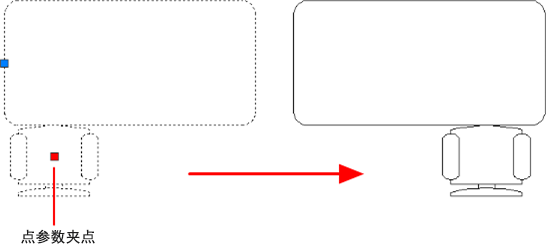

可以使用自定义夹点处理包含动作参数的块。例如，在以下块参照中拖动椅子上的夹点时，椅子也会移动。
下表显示了可以包含在动态块中的不同类型自定义夹点。
|
夹点的类型 |
如何在图形中处理夹点 |
|
|---|---|---|
|
标准 |
|
平面内的任意方向 |
|
线性 |
|
按规定方向或沿某一条轴往返移动 |
|
旋转 |
|
围绕某一条轴 |
|
翻转 |
|
单击可翻转动态块参照 |
|
对齐 |
|
平面内的任意方向；如果在某个对象上移动，则使块参照与该对象对齐 |
|
查寻 |
|
单击可显示项目列表 |
使用自定义特性
选择动态块参照时，自定义特性会列出在“特性检验器”中的“自定义”下。更改自定义特性的值时，块参照会相应进行更新。

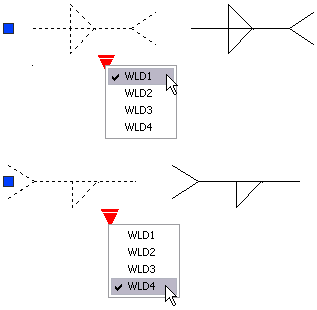

使用查寻夹点
包含查寻夹点的块参照让您可以指定更改块参照显示方式的预设值。新的大小显示在“特性检验器”中的“自定义”下。
控制块参照的可见性
块定义可以包含可见性状态夹点，该夹点确定相同块参照的多个图形表示。
重置块以显示默认几何图形
重置块参照时，块会更改回为块定义中指定的默认值。例如，如果以非均匀的方式缩放或分解动态块参照，则可以重新使块成为动态块。
