表面粗糙度符号现在支持最新修订的 ISO (ISO 21920-1:2021(E)) 和 ANSI/ASME(ASME Y14.36 - 2018) 标准。
通过支持新的 ISO 21920-1:2021(E) 和 ANSI/ASME Y14.36 - 2018 标准，您可以使用最新修订的表面粗糙度符号对在 AutoCAD Mechanical 中创建的文档进行注释，以传达有关表面光洁度的精确信息。
注： AutoCAD Mechanical 工具集继续支持所有旧版本，并允许打开、编辑和保存在早期版本中创建的文档，而无需更新表面粗糙度标准。将表面粗糙度符号的新修订保存为较旧的文件格式会将表面粗糙度符号转换为块。
“选项”对话框

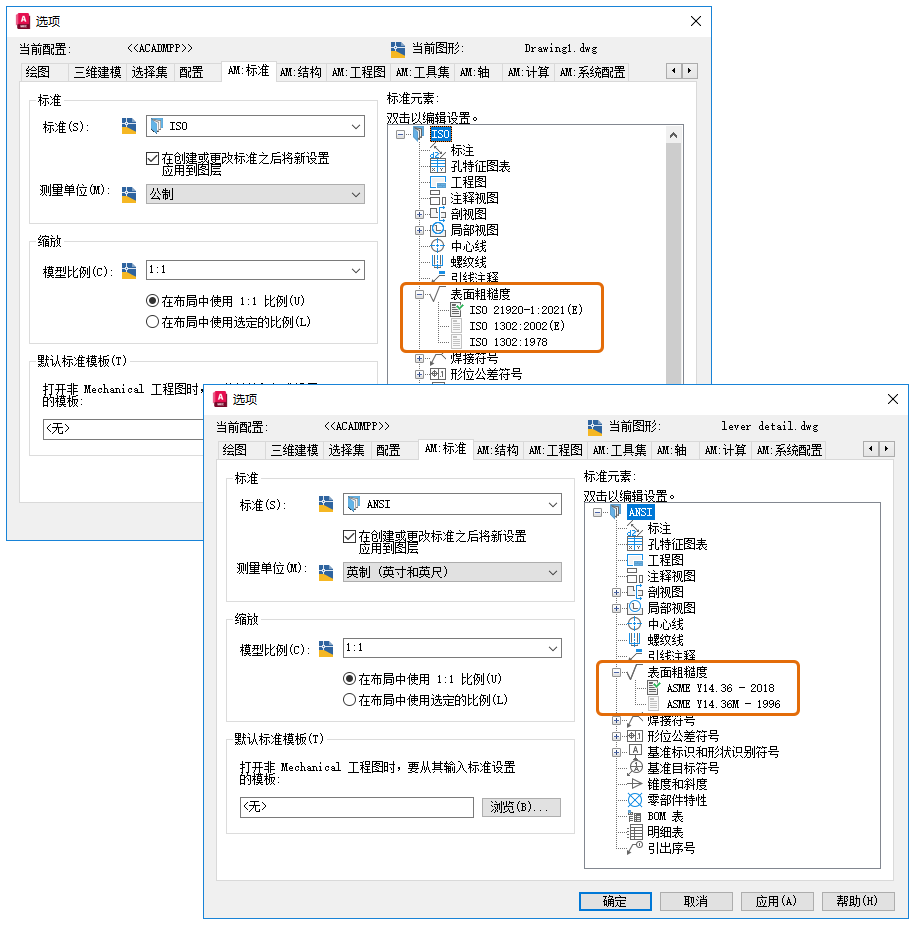

在 AutoCAD Mechanical 2025 工具集中，新图形的默认标准设置为最新修订的 ISO 或 ANSI/ASME 标准。但是，打开旧版图形时，默认标准会更改为对应的旧版本标准。
您可以在“选项”对话框中更改标准修订。
“表面粗糙度设置”对话框

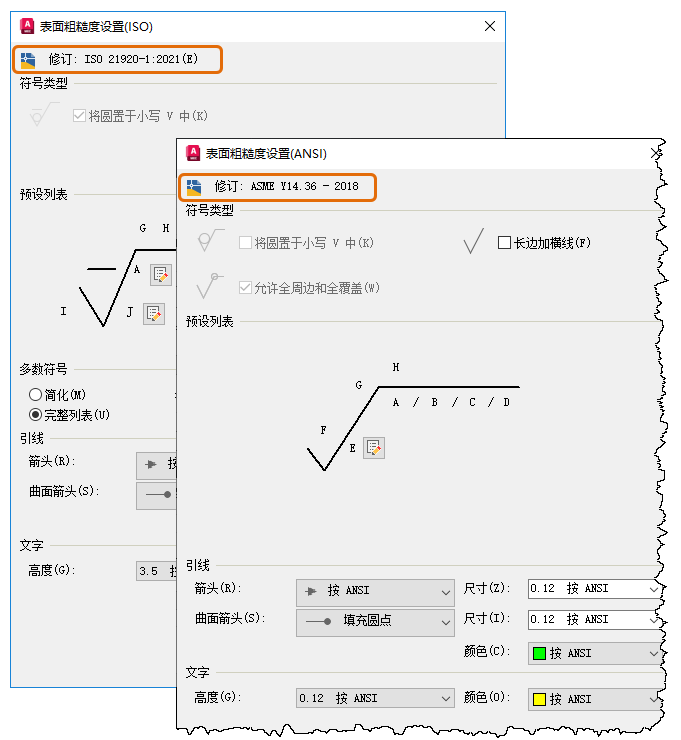

“表面粗糙度设置”对话框会显示表面粗糙度符号的最新 ISO 和 ANSI/ASME 修订。相应的符号类型和预设列表将自动更新以反映最新修订。
“表面粗糙度”对话框

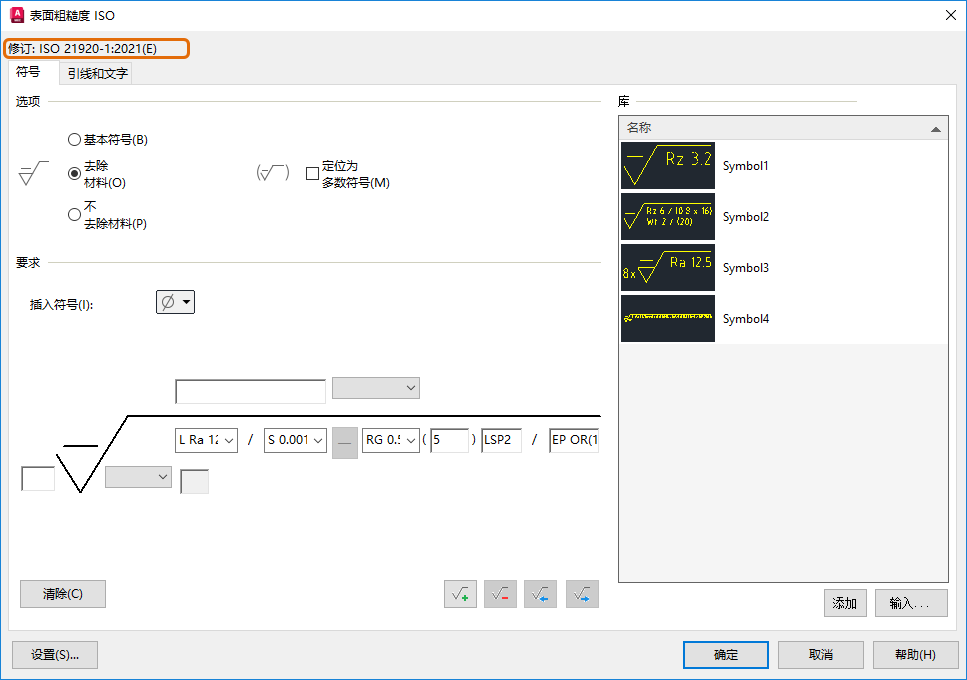

“表面粗糙度 ISO”对话框包含最新的表面粗糙度修订，为您提供了最新的表示法和要求。此对话框还支持多行功能，允许您跨多行组织和显示表面粗糙度规格。
“表面粗糙度 ANSI/ASME”对话框提供了更多功能。除了多行支持外，此对话框还提供了用于在符号内定义多条参照线的选项。
“特性”选项板

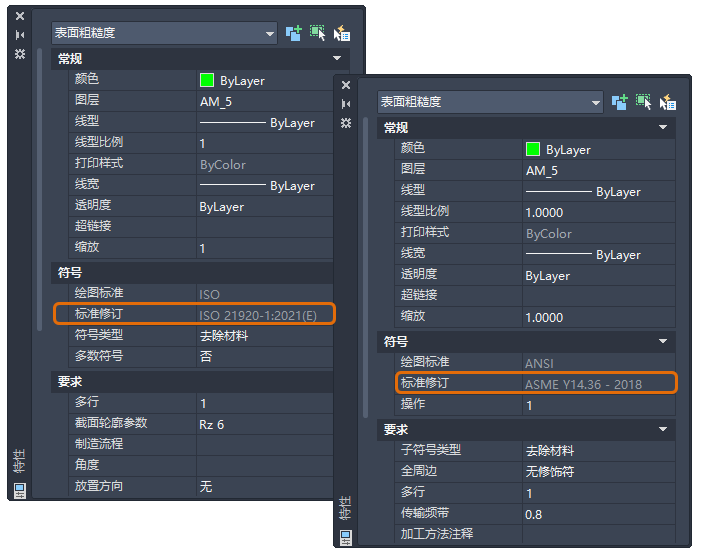

您可以使用“特性”选项板查看和修改所有表面粗糙度符号特性。
