挤出通过将曲线向侧边延伸指定的距离，从该曲线创建曲面。侧边可以是在任何方向上的线性距离。这一点非常重要，因为挤出不一定仅沿着 X、Y 或 Z 轴的方向。沿某个轴挤出是构造曲面等内容的一种简单方法，该曲面随后可以移动或变换到您首选的最终位置。挤出还是在曲线和曲线变换之间创建直纹面的快捷方式。
注： 挤出曲面需要源曲线作为输入。如果绘图中没有曲线或几何形体，则不能创建挤出曲面。
挤出曲面非常精确。
创建挤出曲面的步骤：
- 选择“构造”选项卡 >“曲面”面板 >“通过曲线”>“挤出”以显示“挤出曲面”对话框。
- （可选）在“曲面名称”字段中输入名称。
- 从“曲线”菜单中选择要使用的曲线，或者单击“拾取曲线”
按钮并在图形窗口中选择曲线。
- 使用以下方法之一指定挤出的尺寸：
- 在“X”、“Y”和“Z”字段中输入沿其挤出曲面的矢量的尺寸。
- 输入挤出的开始和结束位置。
- 单击“确定”。
样例

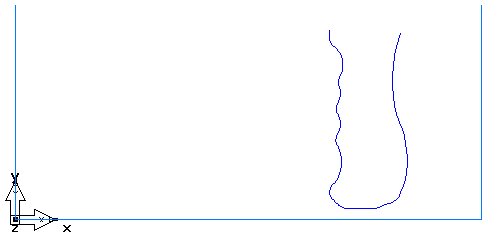

该吹风机的手柄是一个挤出曲面：
该手柄的曲线通过圆弧和直线工具绘制。几何形体已链接至单条曲线，然后该曲线在 Z 轴向下变换为手柄的深度。此变换操作还在手柄的顶部曲面位置放置一条边界曲线。
然后，该手柄曲线会在 Z 轴方向上沿矢量挤出 -0.75 英寸。
