实体刀具夹持示例

以下显示了 FeatureCAM 车削刀具夹持的示例：

使用实体模型准确定义刀具夹持形状的步骤：

输入刀具夹持的实体模型文件：
1. 从菜单中选择“文件”>“输入”以显示“输入”对话框。
2. 在“输入”对话框中选择实体模型，然后单击“打开”。
3. 单击“取消”以关闭“输入结果”对话框。

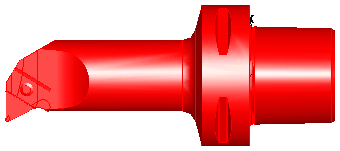

在此示例中，使用了刀具夹持的 *.x_t 实体模型：
（可选）在“零件查看”面板中重命名该实体：
1. 在“零件查看”面板中的该实体上单击鼠标右键，然后选择“重命名”以显示“重命名对象”对话框。
2. 输入新名称并单击“确定”。
查找实体模型夹持的零点（安装点）：
1. 选择指向零点的两个面，例如：
2. 单击“开始”选项卡 >“显示”面板 >“隐藏”>“隐藏未选”。图形窗口中仅会显示选定的曲面：
3. 单击“构造”选项卡 >“几何形体”面板 >“直线”>“2 点”，然后沿每个面的装夹边缘创建一条直线，例如：
4. 单击“开始”选项卡 >“选择和编辑”面板 >“选择”>“单个或方框选择”，然后在图形窗口中选择这两个面。
5. 在已选对象上单击鼠标右键，然后从关联菜单中选择“隐藏已选”。
6. 单击“构造”选项卡 >“几何形体”面板 >“编辑”>“修剪/延长”，然后使用“修剪/延长”工具延长直线，直到它们相交：
7. 单击“构造”选项卡 >“几何形体”面板 >“编辑”>“剪去”，然后使用“剪去”工具剪去超出交点的直线末端：

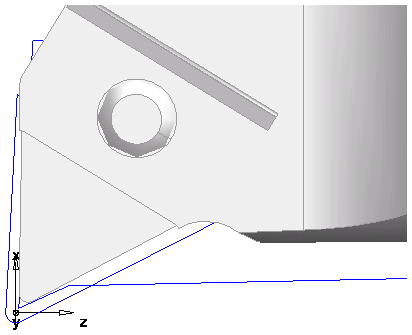

  交点是可用于定位夹持的零点：
创建将夹持移动到的参考点：
1. 在“刀具属性”对话框的“夹持绘制”选项卡上，选择“曲线”，然后单击“粘贴范例”。
  曲线在图形窗口中创建。
2. 单击“开始”选项卡 >“显示”面板 >“显示”>“显示所有实体”。
3. 单击“查看”选项卡 >“外观”面板 >“阴影”>“不阴影所有”。
  实体的轮廓线显示在图形窗口中：
4. 在“零件查看”面板中选择实体夹持。
5. 选择“开始”选项卡 >“选择和编辑”面板 >“变换”以显示“变换”对话框。

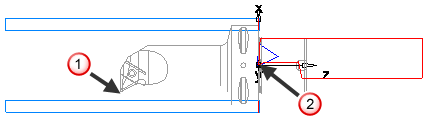

6. 在“变换”对话框中选择“平移”和“移动”，然后在“自两点距离”区域中单击“自”->“拾取位置”，并在图形窗口中选择之前绘制的零点：

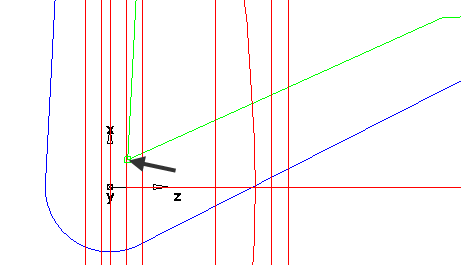

7. 单击“到”->“拾取位置”，然后在图形窗口中选择粘贴的夹持曲线的零点。

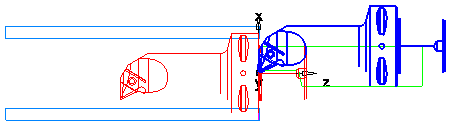

8. 单击“预览”以在图形窗口中显示实体夹持新位置的预览。预览显示为蓝色：
9. 单击“确定”接受新位置，并关闭“变换”对话框。
使用“变换”工具将实体夹持的零点移动到的粘贴的夹持曲线的零点：
1. 在“零件查看”面板中选择实体夹持。
2. 单击“开始”选项卡 >“选择和编辑”面板 >“变换”以显示“变换”对话框。
3. 在“变换”对话框中选择“平移”和“移动”，然后在“自两点距离”区域中单击“自”->“拾取位置”，并在图形窗口中选择之前绘制的零点：
4. 单击“到”->“拾取位置”，然后在图形窗口中选择粘贴的夹持曲线的零点。
5. 单击“预览”以在图形窗口中显示实体夹持新位置的预览。预览显示为蓝色：
6. 单击“确定”接受新位置，并关闭“变换”对话框。
单击“开始”选项卡 >“显示”面板 >“阴影曲面”。
选择先前粘贴的夹持曲线，然后按 Delete 键将其删除。

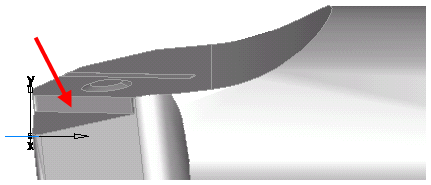

如果您从前面查看实体夹持，刀片所在的位置有一个凹槽：
您必须考虑此凹槽才能实现精确的仿真。为此，请执行下列操作：

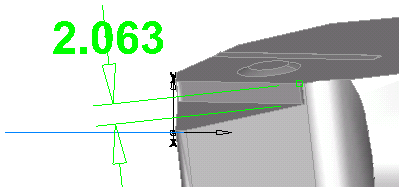

1. 使用“线性距离”工具创建凹槽深度的测量：

  在此示例中，深度约为 2 毫米。
2. 在“零件查看”面板中选择实体夹持。
3. 单击“开始”选项卡 >“选择和编辑”面板 >“变换”以显示“变换”对话框。
4. 在“XYZ 距离”部分中，为“X”输入 0、为“Y”输入 -2 并为“Z”输入 0，以在 Y 方向将夹持下移 2 毫米。
5. 单击“确定”。
  实体夹持现在处于正确的位置。
6. 单击“确定”继续。
将实体设置为刀具的夹持：
1. 在刀具属性对话框的“夹持绘制”选项卡中，选择“实体”，然后从“选择自定义绘制”列表中选择实体。
2. 单击“设置已选”。实体夹持将显示在选项卡上的预览窗口中，您可以看到相对于夹持的刀片位置。
3. 单击“确定”接受实体夹持。 “刀具”选项卡上的预览将会更新。
4. 单击“确定”继续。
隐藏输入的实体并显示零件实体。
运行 3D 仿真。输入的实体模型现在用作刀具夹持并且仿真更加精确：
