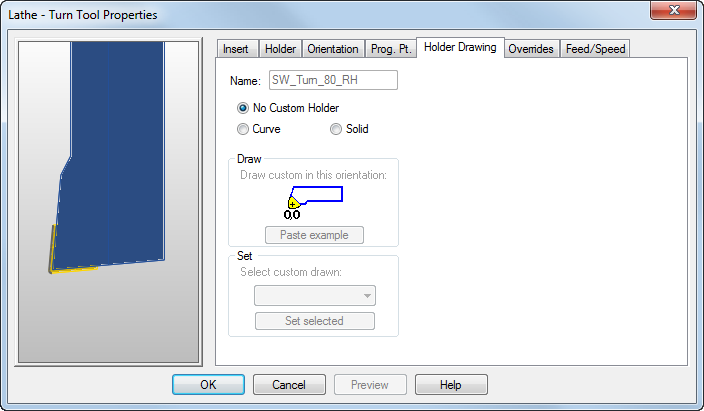

您可以使用“夹持绘制”选项卡，通过曲线或实体来创建自定义刀具夹持。
单击刀具预览图像进行平移和缩放。预览的方向由“选项”>“查看”>“机床”页面上的设置确定。在图像上单击鼠标右键可访问关联菜单。
名称 - 指定当前刀具的名称。
注： 若要编辑刀具的“名称”，请使用刀片/类型选项卡。
无自定义夹持 - 根据夹持尺寸，使用默认矩形夹持。
曲线 - 您可以选择曲线来定义夹持的形状。这使您可以指定刀具夹持的精确形状，以便在仿真期间检查夹持碰撞。
粘贴范例 - 在图形窗口中当前夹持的形状中创建曲线，您可以将其用作导向来创建新曲线。
注： 无论机床中夹持的最终方向为何，都通过 +Z 方向上刀具夹持的长度以及原点处刀片的切入边在 XZ 平面中绘制夹持曲线。您绘制的曲线必须是闭合曲线。
从“选择自定义绘制”列表中选择曲线，然后单击“设置已选”将其保存。曲线独立于零件文件保存在刀具数据库中。后续在任何零件文件中使用此刀具时，都会使用自定义夹持。
实体 - 您可以选择实体来定义刀具夹持的形状。这是表示刀具夹持的最准确方式。
输入并定位实体，以便零点位于正确的位置后，选择“实体”，再从“选择自定义绘制”列表中选择它，然后单击“设置已选”将其保存。实体独立于零件文件保存在刀具数据库中。后续在任何零件文件中使用此刀具时，都会使用自定义夹持。
