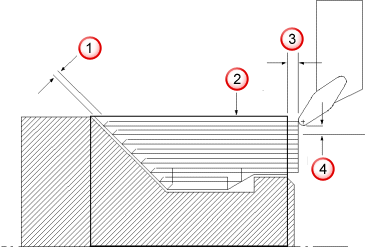

退刀角度

该参数用于指定横向进给移动与退刀移动之间的角度。对于粗加工和精加工路径,该角度是对照粗加工扫描线测量的。

退刀长度

边界(Boundary)

间隙

深度

角度为 90 时可垂直于粗加工路径退刀。角度为 45 时可从零件和卡盘中抽回。角度为 135 时可朝向卡盘抽出。精加工的退刀角度不取决于特征曲线的形状。即使未创建粗加工路径,也将对照粗加工扫描线来测量精加工路径的退刀角度。

“进刀角度”“退刀角度”通过路径(或路径的延长部分)进行指定,与刀具所在的路径侧以及刀具行进的方向有关。在下图中,点 1 是计算的进刀点,点 6 是计算的退刀点。
