5 轴雕刻

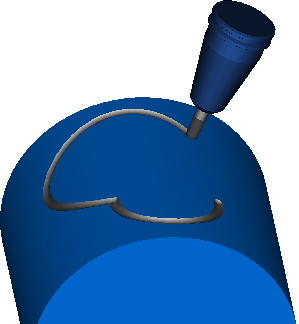

您可以使用 2D 螺旋刀具路径执行 5 轴雕刻。这使您可以使用垂直于曲面的刀具轴角度来确保雕刻具有均匀的横截面和切削深度。

创建 5 轴曲面雕刻特征的步骤:

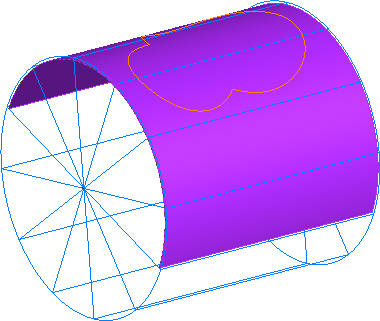

  1. 在毛坯边界下方创建曲面以确定雕刻的深度,例如:

  2. 创建曲线以定义雕刻特征的形状,例如:

  3. 提示: 您可以使用“构造”>“曲线”>“通过曲面”>“投影到曲面”菜单选项,将曲线投影到曲面上。
  4. 通过 2D 螺旋操作创建曲面铣削特征。
  5. 在“零件查看”中双击特征以显示“特征属性”对话框,然后在树状图中选择“spiral2d”
  6. “毛坯”选项卡的“选择驱动曲线”下,选择“选择边界曲线”,然后单击“曲线选项”

    此时将显示“边界曲线”对话框。

  7. “边界曲线类型”下,选择“仅壁”

    这将沿曲线创建刀具路径,而不是在曲线内部或外部创建清除刀具路径。

  8. “边界曲线”下,单击“边界”

    此时将显示“选择边界曲线”对话框。

  9. 选择定义雕刻形状的曲线,然后单击“确定”以关闭“选择边界曲线”对话框。
  10. 单击“确定”以关闭“边界曲线”对话框。
  11. “5 轴”选项卡上,选择“使用前倾和侧倾”,然后在“自”列表中,选择“接触点法线”

    这可以使刀具轴与曲面保持垂直。

  12. 单击“确定”关闭“特征属性”对话框。
