可以使用“残留模型设置”对话框编辑影响残留模型与特征结合使用的方式的设置。
若要显示“残留模型设置”对话框，请在铣削的“特征属性”对话框的“铣削”选项卡上单击残留模型选项。
残留模型残留粗加工
以下属性适用于粗加工操作。
扩展区域 - 输入一个值以将残料区域扩展指定的距离（沿曲面测量）。如果是负值，会减小残料区域的大小。
检测材料厚于 - 输入一个分界值。FeatureCAM 会忽略厚度小于指定分界值的残留材料。
最小间隙长度 - 输入间隙长度，通过使用刀具路径段替换小于该距离的间隙来控制碎片。较大的值可减少碎片，但会增加未切削材料的刀具路径长度。较小的值可生成较短的刀具路径，但会增加刀具路径提起的次数。

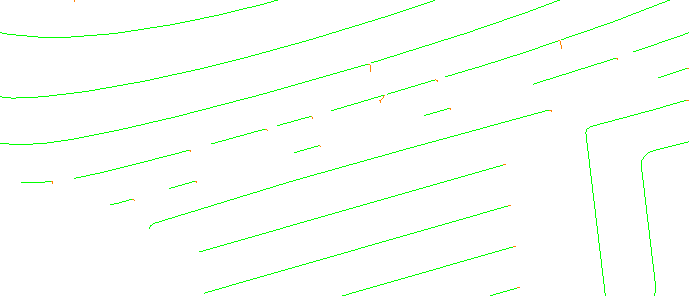

- “最小间隙长度”为 0：

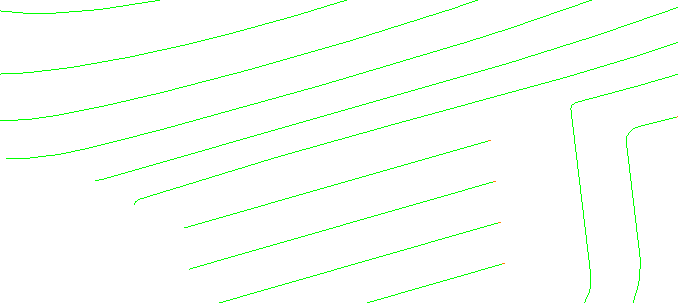

- “最小间隙长度”为默认值：
精加工启用残留模型
以下属性适用于精加工操作。这些属性可以减少刀具磨损、改善曲面精加工，并阻止刀具与材料过度啮合。
仅加工残留模型 — 选择此选项可将刀具路径限制到从残留模型中去除最少量毛坯的区域。
检测材料厚于 - 输入一个分界值。FeatureCAM 会忽略厚度小于指定分界值的残留材料。
删除的最小长度 — 输入一个分界值。FeatureCAM 会忽略小于此值的刀具路径部分。
使用切削深度 — 选择此选项可将切削深度限制到输入的值。
