微型转塔

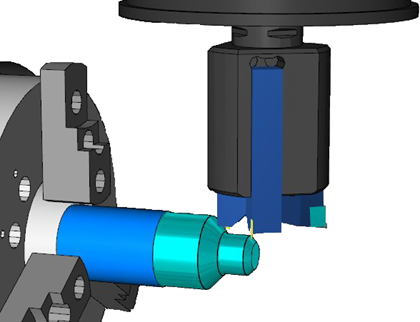

您可以仿真微型转塔，微型转塔上的刀具带有多个刀片，刀具绕 B 轴旋转以使用每个刀片。这些刀具同时进行仿真，这样一来，便可以检查当前未使用的刀具是否过切。

仿真微型转塔的步骤：

1. 在机床设计文件中，创建实体和用户坐标系来表示微型转塔，使用户坐标系的 X 轴指向主轴。
2. 为每个刀具位置创建一个用户坐标系。刀具位置用户坐标系与转塔用户坐标系的 X 轴之间的差异决定了微型转塔旋转以使用刀具的角度。
3. 在“刀架”对话框中：
   1. 在“此实体是实体的刀架”下选择转塔实体。
   2. 在“此用户坐标系将和转塔上的刀具位置匹配”下选择转塔用户坐标系。
   3. 使用“刀具位置”选项卡添加每个刀具位置用户坐标系作为刀架中的独立副槽。
   4. 单击“确定”以关闭对话框。
4. 保存机床设计文件。
5. 在 FM 文档中，使用“刀具映象”对话框指定要用于每个特征的刀架和副槽。
