决策示例

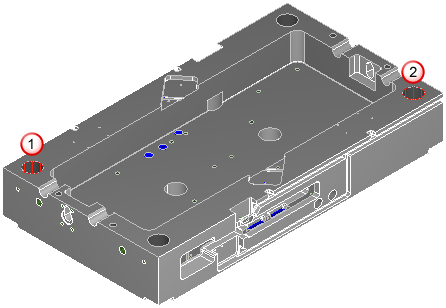

此示例零件具有很多特征。

铣削面特征后，将铣削第一个镗孔特征 ，然后是第二个镗孔特征 ，随后是其余特征。为避免不必要的加工时间，您可以在切削镗孔 后对其进行探测，然后决定是继续对其再加工还是中断程序，具体取决于探测结果。

1. 创建测试跳过标签特征以开始该过程。



   此测试跳过标签特征的 NC 代码内容如下：

   (Test Jump Label PROBEOPER TEST_JUMP_LABEL1)

   (Start Bore)

   #101=0

   N11

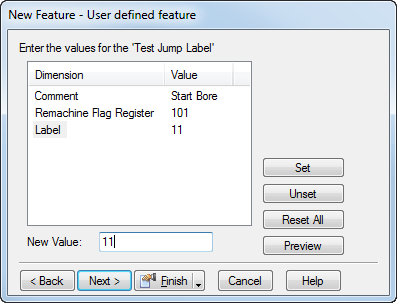

2. 您希望决策过程在面特征后开始，因此将测试跳过标签的“基本优先级”设置为 2，并将特征拖动到“零件查看”中的正确位置。
3. 创建测量凸台/镗孔特征以在铣削 Bore1 后对其进行探测。
4. 创建测试中断/继续/再加工特征来控制探测后发生的情况。在本示例中，设置了以下值：

   名义值 27.000

   公差值 0.050

   继续标签 12

   再加工标签 11（为开始测试跳过标签设置的值）

   尺寸错误 13

5. 将“基本优先级”设置为 5，因为您希望此特征为第 5 个特征（在面特征、开始测试跳过标签、Bore1 特征和测量凸台/镗孔特征之后）。

   该测试中断/继续/再加工特征的 NC 代码为：

   ( Test Abort/Continue/Remachine PROBEOPER TEST_ABORT_CONTINUE_REMACHINE1 )

   (Remachining check conditional)

   (Begin decision sequence)

   #102=27 (nominal value)

   #104=[#102-#510] (signed difference of actual from nominal)

   #103=0.05 (tolerance value)

   (Decision 1)

   IF [ABS[#104]LT#103] GOTO 12 (within tolerance case)

   (Decision 2)

   IF [#104LT0]GOTO 13

   (Decision 1 and 2 skipped)

   [#101=#101+1]

   IF [#101EQ1] GOTO 11 (run toolpath again)

   DPRNT[Error: Second Required Remachining]

   GOTO 99999

   (Decision 2 result)

   N13

   DPRNT[Error: Too Big]

   GOTO 99999

   (Decision 1 result)

   N12

   N835 M5 M9

   N840 G91 Z0

   N845 M01

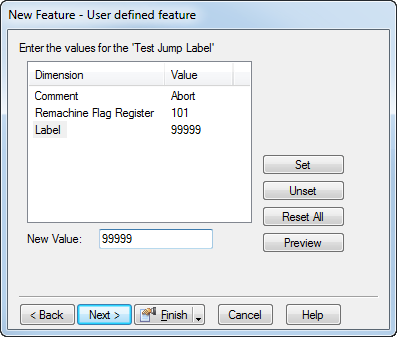

6. 在 NC 代码结束处创建中断标签：



7. 将其“基本优先级”设置为一个较大的数值，如 100。

   此测试跳过标签特征的 NC 代码内容如下：

   ( Test Jump Label PROBEOPER TEST_JUMP_LABEL3 )

   (Abort)

   #101=0

   N99999
