螺旋斜向

下面列出了此规则的例外情况。这些规则适用于 2.5D 铣削特征。

取消选择了“螺旋斜向”选项时,会出现之字形斜向。之字形斜向通常在线性段中移动。您可以通过“最大斜向距离”控制这些段的长度,并通过“最大斜坡角度”控制线性移动的坡度。如果指定了下切点,则之字形斜向仍然可用,但斜向移动距离是自动计算的。FeatureCAM 会确定铣削特征的开始点,以及下切点与自动计算的开始点之间的刀具之字形。

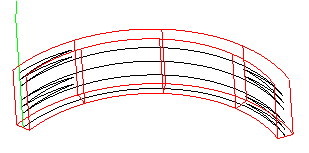

对于位于特征的狭窄区域中的简单槽或下切点,可能无法进行直的线性之字形斜向,因为这些移动会过切特征。相反,刀具将沿 3D 圆弧或 3D 圆弧与直线的组合(遵循特征的形状)进行往复加工。在这种情况下,3D 圆弧移动是 NC 代码的输出。目前,无法通过 3D 线段近似这些移动。“线性近似”参数仅适用于螺旋斜向。

另请参见使用之字形斜向铣削简单槽的螺旋路径

螺旋和之字形斜向限制

FeatureCAM 会尝试使用以下条件自动确定斜向到零件的位置:

  1. 斜向移动不应过切。
  2. 对于之字形斜向,每个线性移动的 XY 距离必须至少等于非中心切削刀具的一个刀具直径的长度。中心切削刀具仅需要等于刀具直径 20% 长度的 XY 移动距离。
  3. 对于螺旋斜向,上述限制同样适用,但应用于每个 360 螺旋移动的距离除外。

如果需要斜向且不接收斜向移动,则设置下切点或预钻进入点。

注: 螺旋斜向不适用于之字形铣削。
