刀架报告 - 时间查看

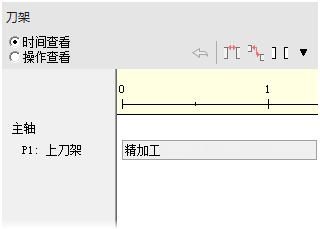

使用“时间查看”以显示适用于文档中每个刀架的操作时间轴。

主轴列表将显示在窗口的左侧。刀架列表将显示在每个主轴下方，并且操作按每个刀架显示。刀架名称在 CNC 文件中设置。

时间刻度值显示在窗口的顶部，其中显示了加工时间（以分钟为单位）。您可以通过单击拖动或通过在光标位于“结果”窗口时滚动鼠标滚轮来缩短或延长时间刻度值。

在此示例中，机床具有两个刀架，可以在主轴上切削零件。主轴的粗加工操作在两个刀架上同步执行。粗加工操作周围的方框长度相同，以显示它们将在相同的时间进行切削。

同步操作

每个刀架的操作顺序由“操作”“排序”对话框控制。两个刀架之间操作的相对排序使用“刀架”选项卡由同步操作控制。

操作之间的同步通过连接操作的一条垂直线表示。在下图中，两个粗加工操作计划同时开始。钻孔操作将遵循精加工操作。在 NC 代码中，操作之间的同步将输出为等待代码。

同步两个操作的步骤：

1. 选择第一个操作。
2. 按住 Ctrl 键并选择其他操作。
3. 在任一选定操作上单击鼠标右键。
4. 从关联菜单中选择下列选项之一：
   • “设置同步点在操作开始”- 使两个操作同时开始。
   • “设置同步点为操作 1 在操作 2 之前”- 使第二个操作在第一个操作后开始。

为刀架指定操作

在“刀架”选项卡中为刀架指定操作。

更改刀架操作的步骤：

1. 在“刀架”选项卡中选择操作。
2. 在选定的操作上单击鼠标右键，然后选择“设置操作到”以更改刀架。

同步单个操作

通过以下步骤，您可以在其他刀架完成所有切削操作后轻松地开始同步操作：

1. 在“刀架”选项卡中选择操作。
2. 在选定的操作上单击鼠标右键。
3. 从关联菜单中选择“设置同步点在操作开始”。
