扫掠曲面通过在路径的多个位置复制曲线的形状来创建曲面。路径不一定是直线。扫掠可沿另一条直线移动一条直线，有助于创建许多形状。通过为轴和横截面创建复杂曲线，可以在单一曲面中直接获得复杂圆倒角和调配。
扫掠曲面十分精确，除非路径或轴曲线是样条曲线，而不是从直线和圆弧构建并链接在一起的曲线。在样条曲线轴上，该形状可能会变形。
有两种扫掠类型：普通扫掠和平移扫掠。平移扫掠在整个扫掠的曲线和轴法线点之间保持相同的关系。否则，扫掠曲线在轴上的所有点保持其绘制位置。

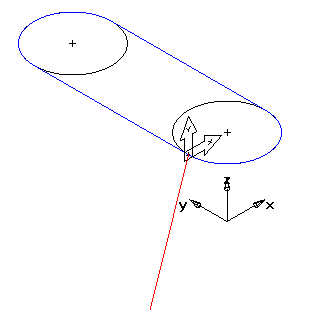

扫掠曲线必须连接到曲线起点的轴曲线。此图显示了一个正确定义的横截面曲线示例。用户坐标系在轴曲线的起点处创建。然后，横截面曲线定义为与此用户坐标系相关。请注意，设置轴未更改。用户坐标系仅用于设计坐标系。
在此位置创建曲线的最简单方法是在轴曲线的起点创建用户坐标系，并在该用户坐标系创建横截面曲线。
注： 模型中必须至少包含两条曲线才能创建扫掠曲面。
创建扫掠曲面的步骤：
- 选择“构造”选项卡 >“曲面”面板 >“通过曲线”>“扫掠”以显示“扫掠曲面”对话框。
- （可选）在“曲面名称”字段中输入名称。
- 从“轴”列表中选择曲线以定义扫掠要追随的轴，或者单击“拾取曲线”
按钮并在图形窗口中进行选择。
- 如果整个扫掠期间在所有点的曲线和轴法线之间保持相同的关系，选择“平移扫掠”。
- 从“横截面”列表中选择曲线以定义扫掠的横截面，或者单击“拾取曲线” 按钮并在图形窗口中进行选择。
- 选择“自另一端扫掠”以反转扫掠方向。
- 单击“预览”以在图形窗口中显示曲面的预览。
- 单击“确定”。
提示： 如果预览的曲面不是您所希望的，选择或取消选择“平移扫掠”设置并单击“预览”。
