开放型腔特征

您可以使用侧边或面特征从毛坯外侧加工开放型腔。这使您能够通过避免不必要的下切减小刀具磨损。

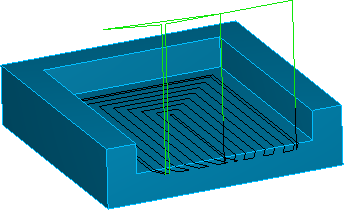

使用型腔特征的开放型腔：

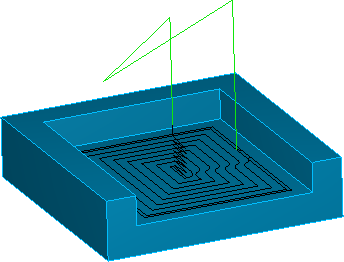

使用侧边特征的开放型腔：

创建面特征以从毛坯外侧加工开放型腔的步骤：

1. 在“新的特征”向导中，选择“面”或“侧边”。
2. 选择“用特征识别提取”。
3. 单击“下一步”。
4. 对于面特征，选择型腔的水平曲面。

   对于侧边特征，选择型腔的垂直侧边曲面。

5. 单击“完成”。
6. 在“特征属性”对话框的“策略”选项卡上，选择“粗加工路径”以包含粗加工操作。
7. 选择“行距”类型为“Vortex 旋风铣”或“NT 往复”。
8. 单击“确定”关闭“特征属性”对话框。
