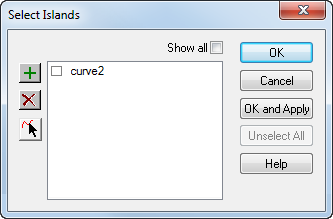

“选择岛”对话框

可以使用“选择岛”对话框在留下未切削的型腔内创建岛。

若要显示“选择岛”对话框，请在“铣削特征属性”对话框的尺寸选项卡上单击“岛”。

注： 只能对从曲线创建的型腔执行该操作。

使用此对话框的步骤：

1. 选择曲线以用作型腔岛。

   岛是指型腔中留下未切削的区域。岛曲线必须包含在边界曲线内，并且它们不能接触或重叠。

2. 要从型腔中删除所有岛，请单击“所有不选”。
3. 单击确定关闭对话框。
